SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat 220 Resistivitas: 8.5-11.5 ohm-cm

SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat 220 Resistivitas: 8.5-11.5 ohm-cm

Detail produk:

Tempat asal: Cina
Nama merek: ZMSH
Nomor model: JADI WAFER

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5
Waktu pengiriman: 2-4 minggu
Syarat-syarat pembayaran: T/T
Harga terbaik Kontak

Informasi Detail
Diameter: 100±0,2mm Tipe/Dopan: P/B
Orientasi: 1-0-0)±0,5° Ketebalan:: 220±10nm
Resistivitas: 8,5-11,5 ohm-cm Selesaikan: Bagian Depan Dipoles
OKSIDA TERMAL TERKUBUR JADI:: Ketebalan: 3μm±5% LAPISAN PENANGANAN JADI:: Hubungi Kami
Menyoroti:

100mm SOI Wafer

,

150mm SOI Wafer

,

Wafer SOI tipe P

Deskripsi Produk

SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat: 220 Resistivitas: 8.5-11.5 ohm-cm



Halaman Rincian Produk untuk SOI Wafer (Silicon-On-Isolator)

Ringkasan Produk

Memperkenalkan wafer Silicon-On-Insulator (SOI) berkinerja tinggi kami, tersedia dalam diameter 100mm dan 150mm.menawarkan isolasi listrik yang unggulIdeal untuk komputasi berkinerja tinggi, komunikasi RF, perangkat MEMS, dan elektronik daya,wafer SOI kami memastikan kinerja dan keandalan kelas atas.

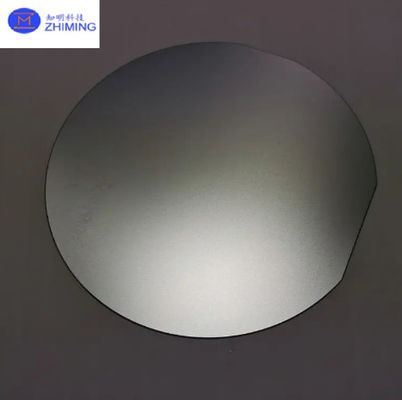

SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat 220 Resistivitas: 8.5-11.5 ohm-cm 0

Spesifikasi

Dimensi wafer:

  • Pilihan Diameter: 100mm (4 inci) dan 150mm (6 inci)

Lapisan perangkat:

  • BahanSilikon
  • Ketebalan: 220 nanometer
  • Jenis Dopant: Tipe P
  • Elemen Dopan: Bor (B)
  • Resistivitas: 8,5 sampai 11,5 ohm-cm

Lapisan oksida terkubur (BOX):

  • Bahan: Silikon dioksida (SiO2)
  • Ketebalan: Dapat disesuaikan berdasarkan kebutuhan aplikasi (biasanya berkisar dari 200nm hingga 2μm)

Tangani Wafer:

  • BahanSilikon
  • Jenis: P-type (Boron-doped)
  • Ketebalan: Ketebalan standar 500-700μm, memberikan dukungan mekanik yang kuat

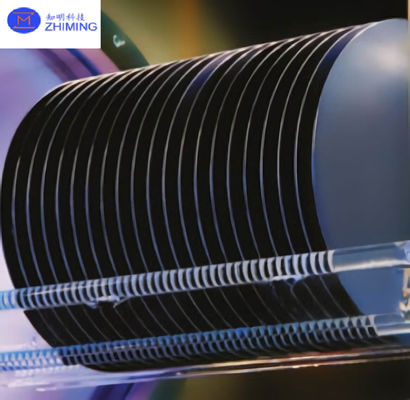

SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat 220 Resistivitas: 8.5-11.5 ohm-cm 1

Fitur Utama

  1. Isolasi Listrik Superior:

    • Lapisan BOX memastikan isolasi listrik yang sangat baik antara lapisan perangkat dan wafer pegangan, secara signifikan mengurangi kapasitansi parasit dan crosstalk.

  2. Lapisan perangkat berkualitas tinggi:

    • Lapisan perangkat silikon tipe P setebal 220nm, yang didop dengan Boron, memberikan sifat listrik yang optimal untuk berbagai aplikasi semikonduktor, memastikan kinerja dan keandalan yang tinggi.

  3. Resistivitas optimal:

    • Resistivitas lapisan perangkat 8,5-11,5 ohm-cm sangat ideal untuk aplikasi kecepatan tinggi dan daya rendah, menyeimbangkan konduktivitas dan karakteristik kebocoran.

  4. Pengelolaan Termal yang Ditingkatkan:

    • Struktur SOI memungkinkan disipasi panas yang lebih baik, yang penting untuk menjaga kinerja perangkat dan umur panjang di bawah kondisi daya tinggi atau frekuensi tinggi.

  5. Stabilitas Mekanis:

    • Wafer pegangan tebal memberikan dukungan mekanis yang kuat, memastikan stabilitas wafer selama proses pembuatan dan di lingkungan operasi.

  6. Opsi kustomisasi:

    • Kami menawarkan kustomisasi ketebalan lapisan BOX dan parameter lainnya untuk memenuhi persyaratan aplikasi tertentu, memberikan fleksibilitas untuk beragam kebutuhan semikonduktor.

Aplikasi

  1. Perangkat Lunak Berkinerja Tinggi:

    • Ideal untuk CPU, GPU, dan sirkuit logika digital berkecepatan tinggi lainnya, menawarkan kecepatan yang lebih baik dan konsumsi daya yang berkurang.

  2. Komunikasi 5G dan RF:

    • Sempurna untuk komponen RF dan pemrosesan sinyal frekuensi tinggi, mendapatkan keuntungan dari isolasi dan sifat termal yang sangat baik.

  3. Perangkat MEMS:

    • Cocok untuk pembuatan perangkat MEMS seperti akselerometer, giroskop, dan sensor lainnya, memberikan stabilitas mekanik dan presisi yang diperlukan.

  4. Elektronika Daya:

    • Digunakan dalam aplikasi manajemen daya, termasuk saklar daya dan konverter, di mana manajemen termal dan efisiensi sangat penting.

  5. Sirkuit sinyal analog dan campuran:

    • Meningkatkan kinerja sirkuit analog dengan mengurangi kebisingan dan crosstalk, membuatnya cocok untuk pemrosesan audio dan pengkondisian sinyal.

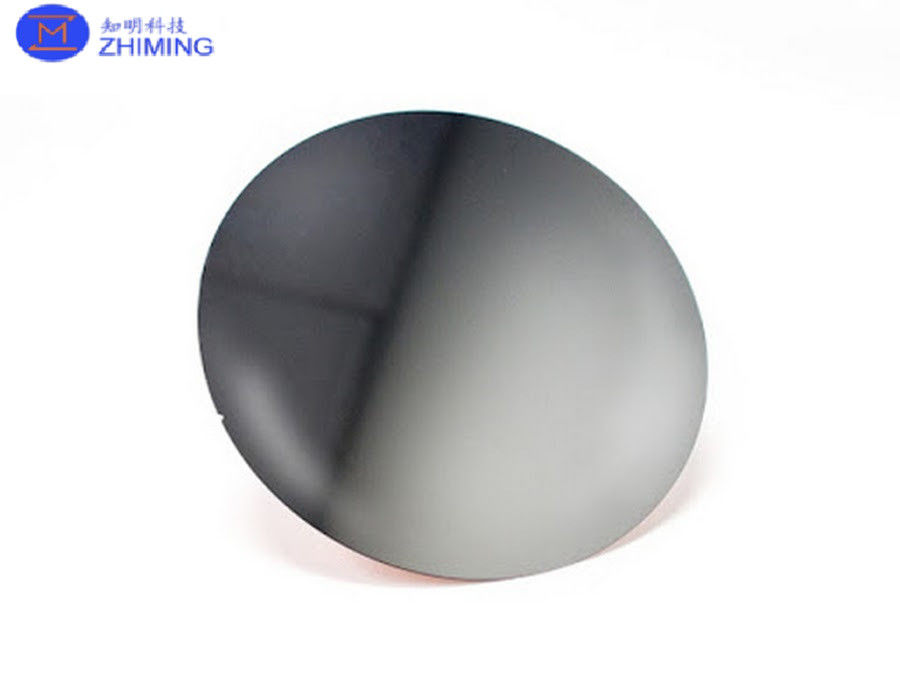

SOI Wafer Silicon On Insulator 100mm 150mm P tipe Dopant B Perangkat 220 Resistivitas: 8.5-11.5 ohm-cm 2

Kualitas dan Keandalan

  • Standar Produksi:

    • Wafer SOI kami diproduksi dengan standar industri tertinggi, memastikan kualitas dan kinerja yang konsisten.

  • Kontrol kualitas:

    • Proses pengendalian kualitas yang ketat diterapkan untuk memastikan setiap wafer memenuhi sifat listrik, mekanik, dan termal yang ditentukan.

  • Sertifikasi:

    • Memenuhi standar manufaktur semikonduktor internasional, memastikan kompatibilitas dengan proses manufaktur global.

Informasi Pemesanan

  • Ketersediaan:

    • Wafer SOI 100 mm dan 150 mm tersedia untuk pengiriman segera.

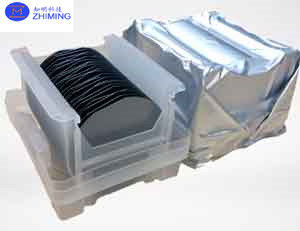

  • Kemasan:

    • Wafer dikemas dengan aman dalam wadah anti-statis yang kompatibel dengan cleanroom untuk mencegah kontaminasi dan kerusakan selama transportasi.

Perbaiki aplikasi semikonduktor Anda dengan wafer SOI canggih kami, dirancang untuk keunggulan dan keandalan.
