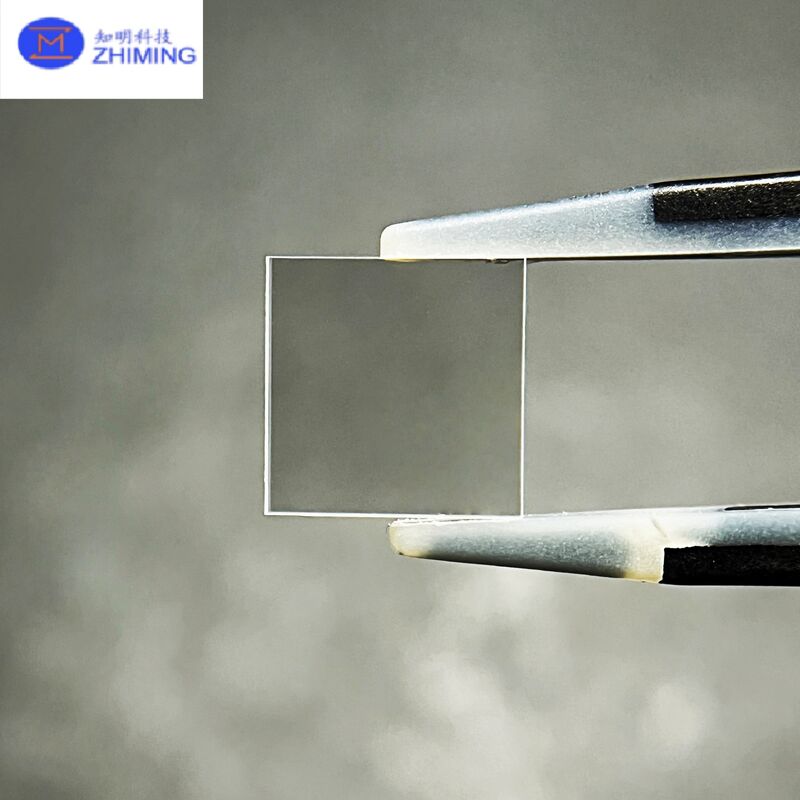

Plat persegi safir khusus (dipoli sisi ganda)

Plat persegi safir khusus dengan polishing optik sisi ganda adalah komponen presisi tinggi yang diproduksi dari aluminium oksida kristal tunggal premium (Al2O3).transmisi optik yang sangat baik, stabilitas termal yang luar biasa, dan ketahanan kimia yang unggul, safir adalah salah satu bahan yang paling dapat diandalkan yang digunakan dalam aplikasi optik dan industri canggih.Pengelasan sisi ganda memastikan bahwa kedua permukaan pelat mencapai kasar dan rata tingkat cermin, membuat bagian ini cocok untuk aplikasi yang membutuhkan transmisi cahaya yang tepat, penyebaran rendah, dan akurasi geometri yang tinggi.

Dibandingkan dengan pelat yang dipoles satu sisi, pelat persegi safir yang dipoles dua sisi menawarkan simetri yang lebih tinggi, paralelisme yang lebih baik, kelenturan yang lebih baik, dan keseragaman optik yang unggul.Mereka banyak digunakan dalam sistem laser, jendela optik, instrumen ilmiah, peralatan semikonduktor, perangkat spektroskopi, dan jendela pengamatan lingkungan yang keras.

1Karakteristik material

Sapphire adalah bentuk korundum kristal tunggal dan merupakan salah satu bahan optik terberat yang tersedia, peringkat 9 pada skala Mohs.Sifatnya membuatnya ideal untuk stabilitas jangka panjang di lingkungan yang menuntut.

Keuntungan material utama meliputi:

•Transmisi spektrum ultra-luas:
Safir transparan dari 150 nm (UV dalam) hingga lebih dari 5,5 μm (IR), memungkinkan aplikasi multi-spektral.

• Kekuatan mekanik yang luar biasa:
Kekuatan kompresi yang tinggi, kekuatan lentur, dan ketahanan abrasi memastikan daya tahan di bawah beban mekanis yang berat atau keausan terus menerus.

• Stabilitas kimia yang superior:
Tahan terhadap asam, alkali, dan sebagian besar pelarut kimia, membuatnya cocok untuk lingkungan korosif dan tekanan tinggi.

• Stabilitas termal yang tinggi:
Sapphire tahan suhu hingga 1600 ° C di atmosfer inert dan mempertahankan integritas struktural di bawah perubahan termal yang cepat.

2. Fitur produk (Dua sisi dipoles)

1) Polish optik sisi ganda presisi tinggi

Kedua permukaan dipoles dengan kualitas optik, dengan kekasaran permukaan hanya Ra < 1 nm. Ini mengurangi penyebaran, meningkatkan kejelasan optik,dan mendukung sistem laser atau pencitraan presisi tinggi.

2) Kepadatan dan paralelisme yang sangat baik

Pengelasan sisi ganda mendukung penghapusan material simetris, memungkinkan tingkat rata yang tinggi seperti λ/4, λ/8, λ/10, atau bahkan λ/20 atas permintaan.005 mm untuk aplikasi yang melibatkan gangguan, rongga laser, atau pengukuran presisi tinggi.

3) Keseragaman optik yang tinggi

Keseragaman ketebalan dan kualitas permukaan memastikan kinerja optik yang dapat diandalkan dengan distorsi gelombang minimal yang sangat penting dalam metrologi presisi dan penelitian ilmiah.

4) Daya tahan lingkungan yang kuat

Kekerasan, stabilitas termal, dan ketahanan kimia safir membuat lempeng cocok untuk paparan jangka panjang terhadap kondisi abrasif, suhu tinggi, atau korosif.

5) Desain yang sepenuhnya dapat disesuaikan

Bentuk khusus, dimensi, chamfering, toleransi ketebalan, orientasi (C-plane, A-plane, R-plane), dan pilihan pelapis (AR, IR, AF) tersedia untuk berbagai aplikasi.

3. Spesifikasi Standar (Seluruhnya Disesuaikan)

4. Bidang Aplikasi

1) Sistem laser bertenaga tinggi

Plat safir yang dipoles dua kali memberikan transmisi yang sangat baik dan penyebaran yang rendah untuk jendela laser, sistem pengiriman sinar, dan komponen optik bertenaga tinggi.

2) Pengukuran optik & interferometri

Berkat ketebalan dan paralelisme yang sangat tinggi, mereka ideal untuk interferometer, rongga Fabry-Pérot, etalon, peralatan pengukuran wavefront, dan flat optik presisi.

3) Instrumen ilmiah dan laboratorium

Digunakan sebagai jendela tampilan, substrat sampel, optik inspeksi, dan penutup pelindung dalam peralatan spektroskopi, pencitraan, dan analisis.

4) Semikonduktor dan peralatan industri

Dilakukan pada tungku suhu tinggi, ruang plasma, alat inspeksi wafer, dan sensor presisi karena ketahanan terhadap panas dan bahan kimia.

5) Lingkungan yang keras dan jendela pelindung

Kekuatan safir yang tak tertandingi membuatnya cocok untuk kamera ruang angkasa, instrumen bawah laut, perangkat inspeksi ladang minyak, dan jendela pengamatan tekanan tinggi.

6) Optik konsumen kelas atas dan miniatur

Digunakan untuk optik mikro, sensor biometrik, jendela aperture kecil, dan plat pelindung miniatur yang disesuaikan.

5. Keuntungan dari Lembar Safir yang Dipolesi Sisi Dua

1. Kinerja optik yang superioruntuk transmisi, pencitraan, dan aplikasi laser

2. Akhir cermin sisi gandaMemastikan simetri dan kesalahan gelombang rendah

3. Daya tahan tinggiterhadap benturan fisik, goresan, dan keausan

4. Kompatibilitas yang sangat baikdengan lapisan dan proses perekat

5. Ideal untuk perakitan presisimembutuhkan geometri yang ketat dan konsistensi optik

6. FAQ

T1: Apa perbedaan antara safir yang dipoles sisi tunggal dan sisi ganda?
Sapphire yang dipoles sisi ganda memiliki kedua permukaan yang selesai dengan kualitas optik, menawarkan ketebalan, paralelisme, dan keseragaman optik yang lebih tinggi - ideal untuk sistem optik presisi tinggi.Plat dipoles satu sisi lebih hemat biaya jika hanya dibutuhkan satu permukaan optik.

P2: Seberapa tipisnya piring persegi safir?
Kami dapat memproduksi plat tipis 0,20 mm, tergantung pada ukuran. potongan ultra tipis dapat dievaluasi berdasarkan kebutuhan pelanggan.

T3: Apakah Anda menawarkan pelapis?
Ya. AR (sisi tunggal atau ganda), AF (anti sidik jari), lapisan IR, dan film logam tersedia.
