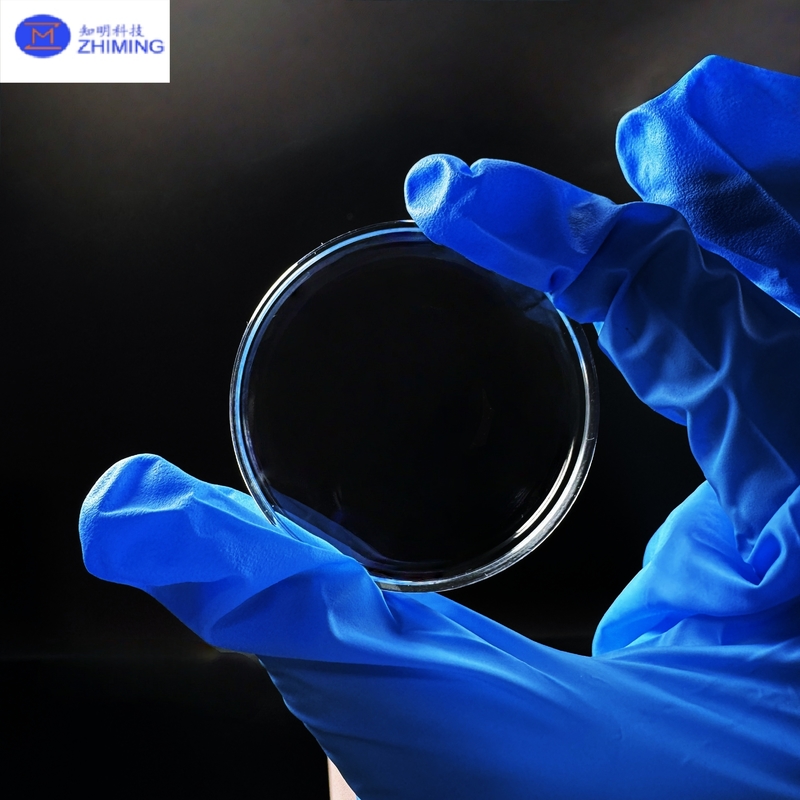

Ikhtisar Jendela Optik Safir

Jendela optik safir adalah komponen berkinerja tinggi yang terbuat dari aluminium oksida kristal tunggal (Al₂O₃).
Karena struktur kristalnya yang unik, jendela safir menunjukkan:

• Kekerasan luar biasa

• Transmisi optik yang sangat baik

• Stabilitas termal dan kimia yang unggul

• Kekuatan mekanik yang luar biasa

Mereka banyak digunakan dalam dirgantara, pertahanan, optik, instrumen medis, dan aplikasi industri di mana daya tahan dan keandalan sangat penting.

Spesifikasi Khas (Dapat Disesuaikan) dari Jendela Optik Safir

• Diameter: 5 mm – 300 mm

• Ketebalan: 0,1 mm – 20 mm

• Akurasi Permukaan: λ/10, λ/4, λ/2 opsi

• Paralelisme: ＜1 arcmin

• Kualitas Permukaan: 10/5, 20/10, 40/20 (MIL-PRF-13830B)

• Transmisi: ＞85% dalam spektrum tampak (tidak dilapisi)

• Opsi Pelapisan: AR, HR, pita ganda, atau pelapisan khusus

Ikhtisar Proses Manufaktur dari Jendela Optik Safir

1. Pertumbuhan Kristal

   • Alumina kemurnian tinggi dilelehkan dan ditumbuhkan menjadi kristal safir (metode Czochralski atau Kyropoulos).

   • Kontrol yang tepat memastikan kristal tunggal yang bebas cacat dan jernih secara optik.

2. Pemotongan

   • Boul safir diiris menjadi lembaran kosong menggunakan gergaji kawat berlian atau pemotongan laser.

   • Orientasi dikontrol untuk mengoptimalkan sifat optik.

3. Penggilingan

   • Penggilingan mekanis mengurangi ketebalan dan memastikan permukaan yang rata dan sejajar.

   • Abrasif berlian digunakan untuk pembentukan presisi.

4. Pemolesan

   • Pemolesan presisi tinggi mencapai kekasaran permukaan kelas optik (RMS < 1 nm).

   • Menentukan transmisi akhir dan kualitas pencitraan.

5. Inspeksi Kualitas

   • Interferometer, mikroskop, dan penguji transmisi mengukur kerataan, paralelisme, dan kejernihan optik.

   • Hanya jendela yang memenuhi syarat yang melanjutkan ke penyelesaian.

6. Pelapisan (Opsional)

   • Pelapisan AR, HR, atau multi-lapis diterapkan untuk meningkatkan kinerja.

7. Pembersihan & Pengemasan

   • Pembersihan ultrasonik menghilangkan partikel dan kontaminan.

   • Dikemas dalam lingkungan yang bersih dan pelindung untuk menghindari kerusakan.

Aplikasi dari Jendela Optik Safir

• Sistem Laser: Jendela laser berdaya tinggi untuk perlindungan dan transmisi

• Dirgantara & Pertahanan: Kubah rudal, sensor pesawat, optik satelit

• Instrumen UV/IR: Spektrometer UV, detektor IR, sistem pencitraan

• Perangkat Medis: Peralatan bedah laser, endoskopi, instrumen diagnostik

• Pemantauan Industri: Jendela tungku, sensor tekanan, diagnostik plasma

Keuntungan dari Jendela Optik Safir

• Umur pakai yang panjang, mengurangi biaya perawatan

• Kinerja yang sangat baik di lingkungan ekstrem (suhu tinggi, tekanan tinggi, kondisi korosif)

• Transmisi optik tinggi di seluruh spektrum yang luas

• Sepenuhnya dapat disesuaikan untuk berbagai aplikasi ilmiah, industri, dan pertahanan

FAQ (Pertanyaan yang Sering Diajukan) dari Jendela Optik Safir

Q1: Apa perbedaan antara jendela safir dan jendela kuarsa atau kaca?
A1: Jendela safir jauh lebih keras (Mohs 9 vs. Mohs 5–7), lebih tahan lama, dan dapat menahan lingkungan ekstrem. Jendela kuarsa atau kaca lebih murah tetapi tidak cocok untuk kondisi tekanan tinggi atau suhu tinggi.

Q2: Bisakah jendela safir digunakan dengan laser berdaya tinggi?
A2: Ya. Jendela safir memiliki penyerapan rendah, ambang kerusakan tinggi, dan konduktivitas termal yang sangat baik, menjadikannya ideal untuk aplikasi laser berdaya tinggi.

Q3: Apakah jendela safir transparan di wilayah UV dan IR?
A3: Ya. Safir mentransmisikan dari 200 nm (UV dalam) hingga 5000 nm (tengah-IR), mencakup spektrum yang luas.

Q4: Pelapisan apa yang tersedia?
A4: Pelapisan anti-refleksi (AR), refleksi tinggi (HR), transmisi parsial, atau multi-pita dapat diterapkan sesuai dengan persyaratan aplikasi.
