Ikhtisar Kotak Wafer yang Dapat Disesuaikan

Kotak Wafer yang Dapat Disesuaikan adalah solusi penyimpanan dan transportasi premium yang dirancang untuk industri semikonduktor. Dibuat dari polikarbonat (PC) bermutu tinggi, wadah ini memastikan perlindungan yang kuat untuk wafer yang halus di berbagai tahap produksi, inspeksi, dan pengiriman global. Desain interior yang dapat disesuaikan mengakomodasi beberapa diameter wafer, menjadikannya pilihan serbaguna untuk pabrik, laboratorium, dan pusat R&D.

Mengapa Polikarbonat (PC) adalah Bahan yang Optimal

Polikarbonat menonjol sebagai bahan pilihan untuk wadah wafer karena kombinasi unik dari transparansi optik, kekuatan mekanik, dan ketahanan terhadap lingkungan yang keras. Kejernihannya memungkinkan personel ruang bersih untuk memeriksa wafer tanpa merusak segel, secara signifikan meminimalkan risiko kontaminasi.

Manfaat utama PC meliputi:

• Transmisi Cahaya Luar Biasa (>85%) – Memastikan visibilitas yang jelas dari wafer yang disimpan.

• Ketahanan Dampak Unggul – Tahan terhadap jatuh dan guncangan mekanis, menjaga integritas wafer.

• Generasi Partikel Rendah – Cocok untuk lingkungan ISO Kelas 5–7.

• Ketahanan Termal & Kimia – Kompatibel dengan IPA dan sebagian besar pelarut ruang bersih, mendukung sanitasi rutin.

• Peningkatan Opsional – Lapisan anti-statis atau perawatan permukaan dapat lebih meningkatkan perlindungan ESD dan meminimalkan pelekatan debu.

Fitur Inovatif dari Kotak Wafer yang Dapat Disesuaikan

• Transparansi Penuh: Memberikan visibilitas tanpa hambatan untuk inspeksi cepat.

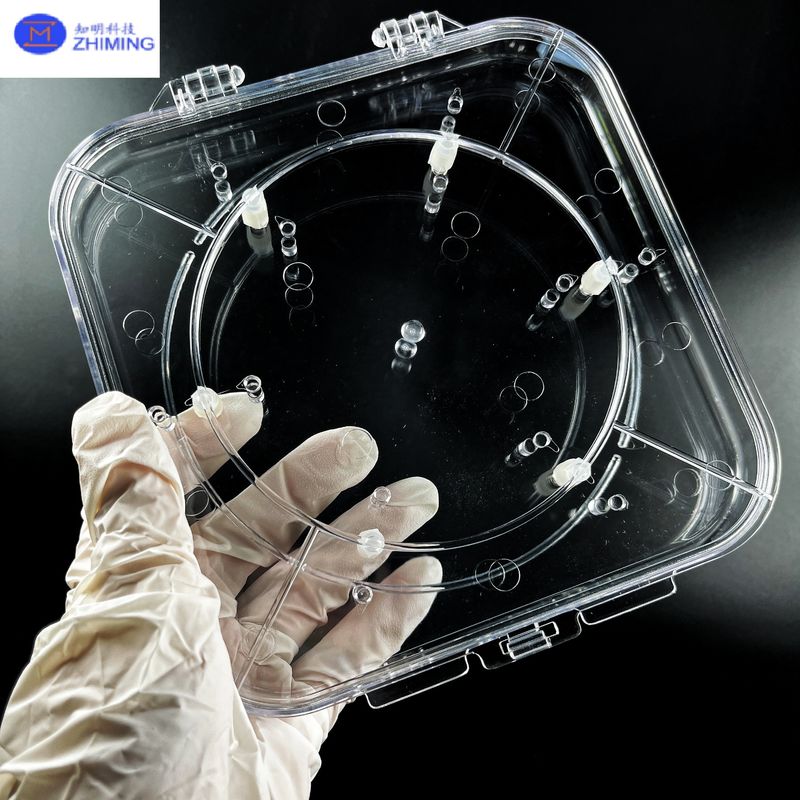

• Pasak Penyangga yang Dapat Disesuaikan: Pasak internal menyesuaikan untuk menahan wafer dengan diameter yang bervariasi (4”, 6”, 8”).

• Sistem Penutup yang Aman: Tutup berengsel dengan mekanisme penguncian memastikan perlindungan kedap udara terhadap kontaminasi.

• Ketahanan Kimia: Mempertahankan kinerja di bawah paparan berulang terhadap bahan pembersih dan bahan kimia ringan.

Detail Teknis – Kotak Wafer yang Dapat Disesuaikan

Aplikasi dari Kotak Wafer yang Dapat Disesuaikan

• Wafer Semikonduktor (Si, SiC, GaN, GaAs): Melindungi wafer yang rapuh pada tahap proses yang berbeda.

• Material Optoelektronik: Melindungi safir, kaca, dan substrat khusus untuk LED dan panel tampilan.

• Penelitian & Pengembangan: Sempurna untuk laboratorium yang bekerja dengan berbagai ukuran wafer.

• Logistik Internasional: Kemasan yang dapat digunakan kembali yang andal untuk pengiriman wafer ke fasilitas mitra.

FAQ dari Kotak Wafer yang Dapat Disesuaikan

Q1: Mengapa memilih kotak wafer polikarbonat daripada akrilik?
PC menawarkan kekuatan benturan yang unggul dan tidak akan pecah, sedangkan akrilik (PMMA) dapat retak di bawah tekanan.

Q2: Bisakah PC menahan bahan pembersih ruang bersih?
Ya. PC mentolerir IPA (isopropyl alcohol) dan pelarut lain yang digunakan untuk pembersihan standar, tetapi alkali kuat harus dihindari untuk paparan yang lama.

Q3: Apakah Kotak Wafer yang Dapat Disesuaikan cocok untuk penanganan wafer yang sepenuhnya otomatis?
Banyak kotak wafer PC, termasuk desain ini, dapat diadaptasi untuk penanganan manual atau robotik, tergantung pada persyaratan produksi.

Q4: Bisakah Kotak Wafer yang Dapat Disesuaikan digunakan kembali beberapa kali?
Tentu saja. Kotak PC dapat digunakan kembali untuk lusinan atau bahkan ratusan siklus, menjadikannya hemat biaya dan ramah lingkungan.
