Deskripsi dari Prisma Optik Kuarsa Fused

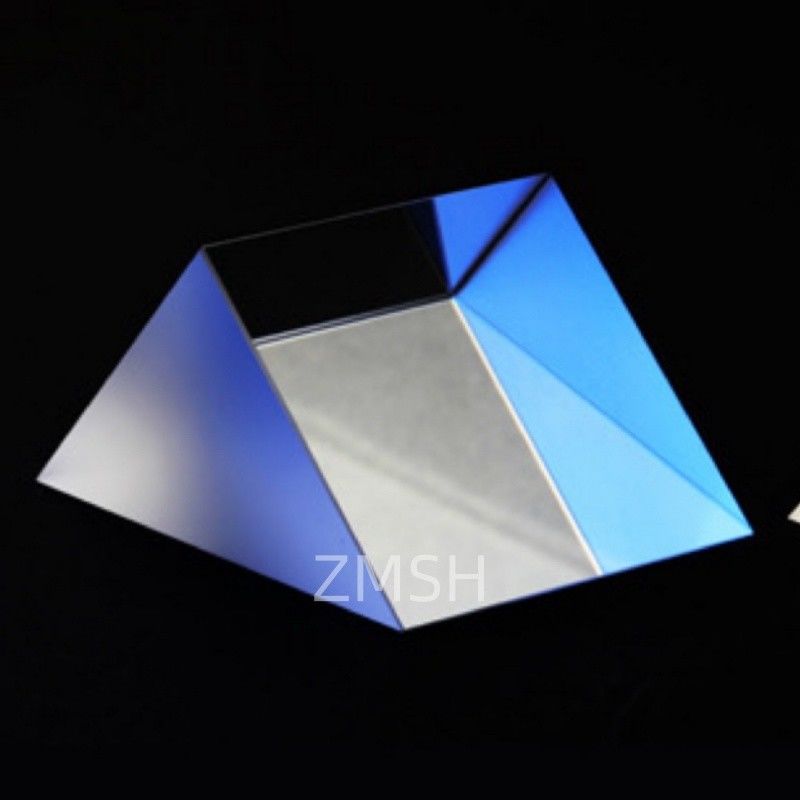

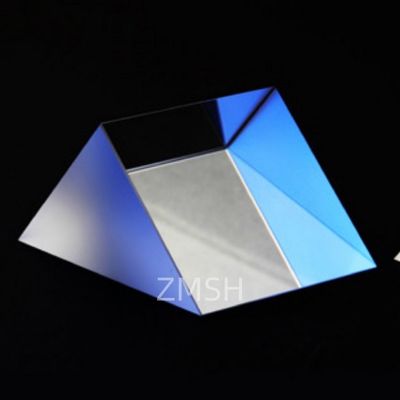

1. Prisma Sudut-Kanan
Prisma sudut-kanan umumnya digunakan untuk mengarahkan kembali jalur cahaya atau membelokkan gambar yang dibentuk oleh sistem optik sebesar 90°. Tergantung pada orientasi prisma, gambar yang dihasilkan mungkin tampak benar secara lateral tetapi terbalik secara vertikal. Prisma sudut-kanan juga diterapkan dalam kombinasi gambar dan perpindahan berkas.
Ketika cahaya masuk melalui salah satu sisi sudut-kanan, ia mengalami refleksi internal total pada permukaan hipotenusa (antarmuka dengan udara) dan keluar melalui sisi sudut-kanan lainnya, menghasilkan penyimpangan 90°.
Ketika cahaya masuk melalui permukaan hipotenusa, ia mengalami refleksi internal total pada kedua sisi sudut-kanan (antarmuka dengan udara) dan keluar kembali melalui hipotenusa setelah menyimpang sebesar 180°.
2. Prisma Baji
Jika digunakan secara individual, prisma baji dapat membelokkan berkas cahaya yang datang secara normal pada permukaan vertikalnya dengan sudut tertentu. Sudut pembelokan tergantung pada sudut baji—sudut baji yang berbeda menghasilkan penyimpangan berkas yang berbeda. Ketika berkas tetap diam dan prisma baji diputar, ia dapat menghasilkan keluaran pemindaian melingkar dari berkas.
Sepasang prisma baji dapat mengarahkan berkas ke posisi mana pun dalam lingkaran 4θd sudut penuh, di mana θd adalah sudut penyimpangan dari satu prisma. Pengarahan berkas ini dicapai dengan memutar secara independen kedua prisma baji. Ini umumnya digunakan dalam aplikasi pencitraan untuk memindai berkas ke berbagai posisi, memungkinkan kontrol berkas yang presisi.
3. Pentaprisma
Pentaprisma memantulkan cahaya yang masuk dua kali di dalam prisma, mengubah arahnya tepat sebesar 90°. Gambar tetap tegak dan mempertahankan tangan aslinya (tidak ada pembalikan atau pencerminan). Dibandingkan dengan prisma sudut-kanan refleksi tunggal, pentaprisma dapat membelokkan berkas yang masuk secara presisi sebesar 90°, terlepas dari orientasi pemasangan prisma. Ini membuatnya lebih stabil daripada sistem yang terdiri dari dua cermin, karena menghilangkan sensitivitas terhadap sudut cahaya yang masuk.
Akibatnya, pentaprisma umumnya digunakan dalam berbagai instrumen pengamatan dan kalibrasi optik, seperti teodolit, kolimator, dan pengukur jarak. Dalam kamera DSLR, sistem refleks dari jendela bidik juga menggunakan pentaprisma untuk mengarahkan kembali jalur optik pada sudut tetap.

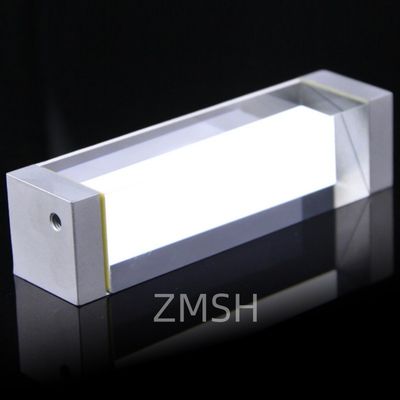

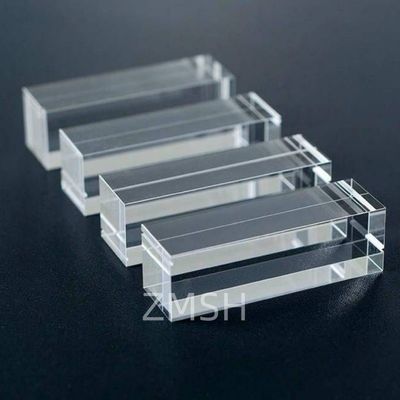

4. Prisma Dove
Prisma Dove memiliki sifat optik yang unik. Ketika cahaya masuk dari sisi miring, berkas keluaran mempertahankan arah aslinya tetapi membentuk gambar terbalik. Jika prisma diputar dengan sudut θ, gambar yang dihasilkan berputar sebesar 2θ. Ketika cahaya masuk dari permukaan bawah prisma, berkas dipantulkan kembali ke arah yang berlawanan, juga menghasilkan gambar terbalik.
Prisma Dove bekerja paling baik jika digunakan dengan cahaya yang dikolimasikan (sejajar). Jika berkas yang masuk konvergen, astigmatisme dapat diperkenalkan, yang menurunkan kualitas gambar. Selain itu, karena refleksi internal total terjadi di dalam prisma Dove, perbedaan fase muncul antara komponen terpolarisasi-s dan p, yang dapat memengaruhi keadaan polarisasi dari berkas yang ditransmisikan.

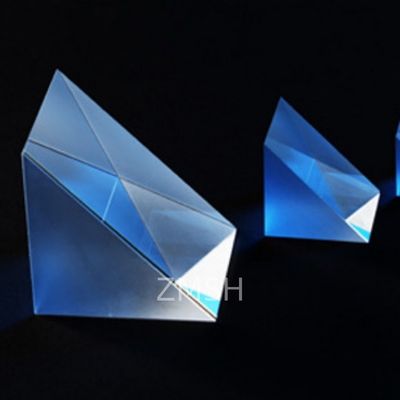

5. Prisma Cermin Atap Berongga
Prisma cermin atap berongga memantulkan cahaya yang masuk dari permukaan miring prisma. Tidak seperti cermin datar, berkas yang dipantulkan tetap sejajar dengan berkas yang datang tetapi dipindahkan secara lateral, menghindari masalah yang disebabkan oleh interferensi berkas.
Dua permukaan bersudut dari prisma sudut-kanan dipasang pada sudut yang presisi, membuat pengaturan jauh lebih nyaman dan akurat dibandingkan dengan secara manual menyelaraskan dua cermin terpisah untuk mencapai pembalikan berkas paralel.
