Quartz Glass Windows CNC Mesin Plat Silikon Fused Irregular Untuk Sistem Optik Dan Laser
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Waktu pengiriman: | 2-3 minggu |
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan: | Silika Fused (JGS1, JGS2, UV-Grade) | Jenis Bentuk: | Elips, poligon, busur, melangkah, berlekuk |
|---|---|---|---|
| Toleransi ukuran: | ± 0,05 mm atau lebih baik (dapat disesuaikan) | Kisaran ketebalan: | 0,5 mm - 10 mm (dapat disesuaikan) |
| Kekasaran permukaan: | <10 Å rms (dapat disesuaikan) | Kerataan Permukaan: | λ/10 @ 632.8 nm (dapat disesuaikan) |
| Menyoroti: | Plat Silikon Yang Tidak Regular,Jendela Kaca Kuarsa Optik,Jendela Kaca Kuarsa Mesin CNC |
||
Deskripsi Produk

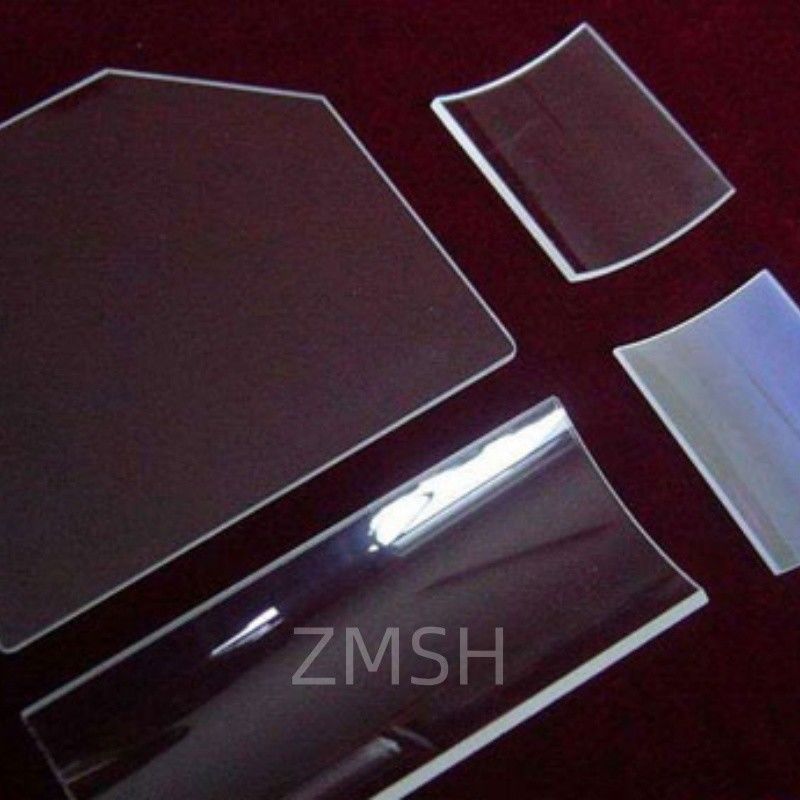

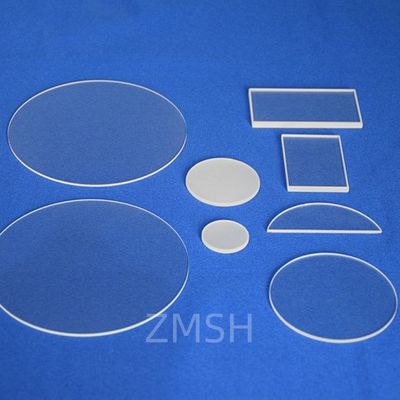

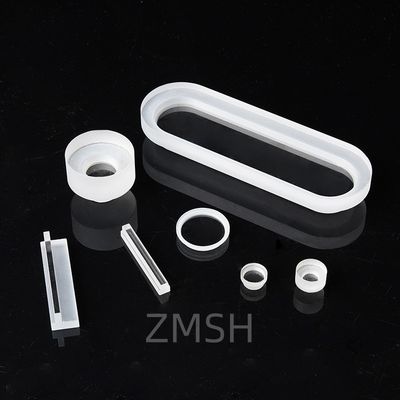

Jendela Kaca Kuarsa CNC Dikerjakan dengan Mesin Pelat Silika Fused Tidak Beraturan untuk Sistem Optik dan Laser
Ikhtisar
Jendela optik silika fused yang disesuaikan dalam format tidak beraturan dirancang untuk memenuhi kebutuhan mekanik dan optik khusus. Bentuk-bentuk non-standar ini—mulai dari busur dan oval hingga pola kompleks dengan lubang tembus—banyak digunakan dalam perangkat di mana fleksibilitas integrasi, kejernihan optik, dan ketahanan lingkungan ekstrem sangat penting.
Dibuat dari kaca kuarsa sintetis premium, jendela ini memberikan ketahanan luar biasa terhadap guncangan termal, degradasi UV, dan korosi kimia. Kemampuan mereka untuk mentransmisikan cahaya di berbagai spektrum sambil mempertahankan akurasi dimensi menjadikannya pilihan ideal bagi para insinyur dan desainer yang membangun rakitan optik khusus.
Teknologi Produksi
Tidak seperti optik standar, jendela berbentuk tidak beraturan memerlukan alur fabrikasi yang diperpanjang:
-
Interpretasi Desain 3D
File desain pelanggan dianalisis untuk kelayakan optik dan struktural. Analisis elemen hingga dapat diterapkan untuk pemeriksaan integritas mekanik. -
Pemesinan Presisi
Router CNC berkecepatan tinggi atau pemotong waterjet ultra-halus digunakan untuk memotong bentuk dasar, termasuk jari-jari internal, slot, dan ceruk. -
Penyelesaian Tepi & Penghilangan Gerinda
Penghilangan gerinda dengan bantuan laser atau pengamplasan mekanis menghilangkan retakan mikro dan mempersiapkan permukaan untuk penanganan yang aman dan adhesi pelapisan. -
Penyelesaian Optik
Pad pemolesan khusus dan formula bubur digunakan untuk mempertahankan keseragaman di seluruh permukaan yang tidak beraturan sambil meminimalkan gelombang dan tekanan. -
Inspeksi & Pengemasan
Pengukur dimensi, interferometer optik, dan spektrometer UV-VIS memastikan kepatuhan terhadap toleransi spesifikasi tinggi. Setiap bagian dibersihkan, dikemas dalam busa atau kantong yang disegel.
Parameter Teknis Umum
| Atribut | Spesifikasi |
|---|---|
| Spektrum transmisi | 190–2700 nm |
| Bentuk yang tersedia | Segmen busur, setengah bulan, berslot, meruncing |
| Dimensi maks | Hingga 300 mm (dapat disesuaikan) |
| Toleransi ketebalan | ±0,03 mm tipikal |
| Kualitas permukaan | 10-5 goresan-gali (standar MIL-PRF) |
| Jenis chamfer | C0.2–C0.5 standar; lainnya opsional |
Aplikasi
-
Peralatan Analitik & Laboratorium
Mendukung jalur optik dalam dudukan tidak beraturan untuk instrumen Raman atau FTIR. -
Pencitraan Medis
Berfungsi sebagai jendela perumahan untuk modul diagnostik yang dapat dikenakan atau ditanamkan. -
Prototipe Fotonik
Digunakan dalam pengaturan eksperimen yang membutuhkan bukaan yang ringkas dan tidak beraturan. -
Kopling Dioda Laser & Serat
Menyediakan jendela keluaran berbentuk untuk mengoptimalkan penyelarasan berkas dan pemasangan perumahan. -
Teknologi Vakum
Berfungsi sebagai port optik kedap kebocoran dalam selungkup vakum asimetris atau melengkung.
FAQ
Q1: Bahan apa saja yang tersedia selain kuarsa?
A: Meskipun silika fused adalah yang paling umum, borosilikat atau safir dapat ditawarkan untuk bentuk atau anggaran tertentu.
Q2: Bisakah saya mendapatkan lapisan anti-reflektif pada permukaan melengkung?
A: Ya. Lapisan AR konformal tersedia menggunakan sistem deposisi multi-sumbu.
Q3: Apakah produk ini tersedia dalam volume rendah?
A: Kami mendukung produksi prototipe dan massal. MOQ dapat dimulai serendah 1 buah untuk R&D.
Q4: Berapa waktu tunggu untuk bagian yang tidak beraturan?
A: Biasanya 2–4 minggu tergantung pada kompleksitas, penyelesaian, dan persyaratan pelapisan.
Q5: Bagaimana cara mengirimkan desain khusus?
A: Cukup kirimkan gambar teknis Anda (format 2D atau 3D) dan catatan aplikasi. Kami akan menanggapi dengan saran manufaktur dan penawaran harga.
