Custom Irregular-Shaped Quartz Optical Windows Precision Fused Silica Viewports

Jendela Optik Kuarsa Berbentuk Tidak Beraturan Kustom, Viewport Silika Fused Presisi

Ikhtisar  Jendela Optik Kuarsa

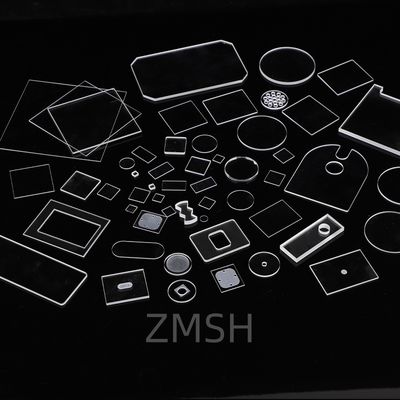

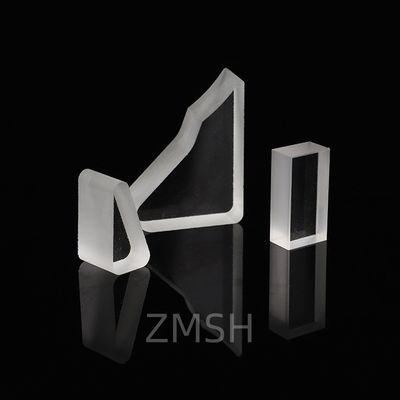

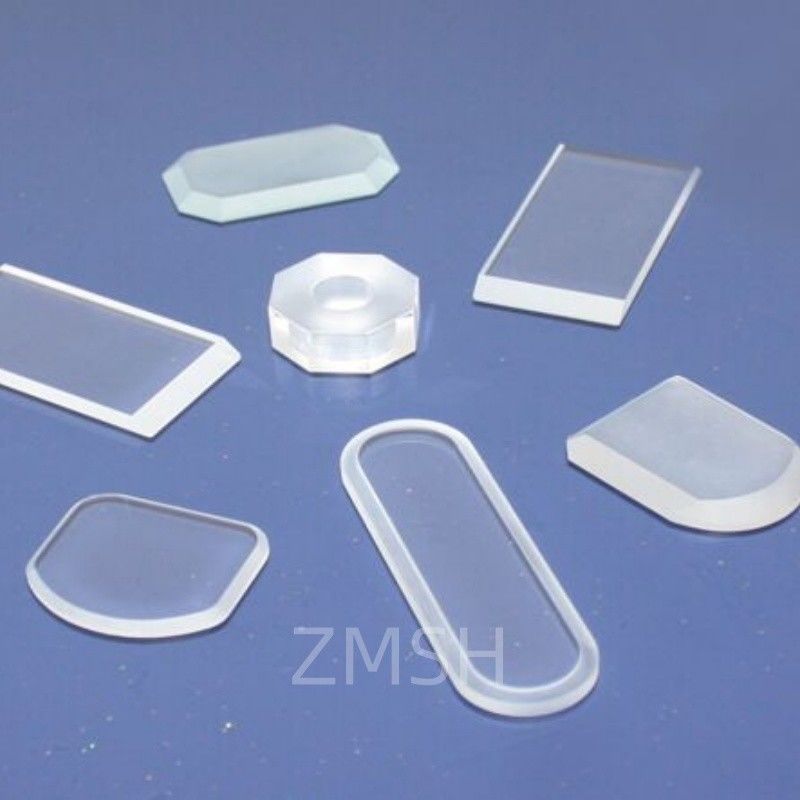

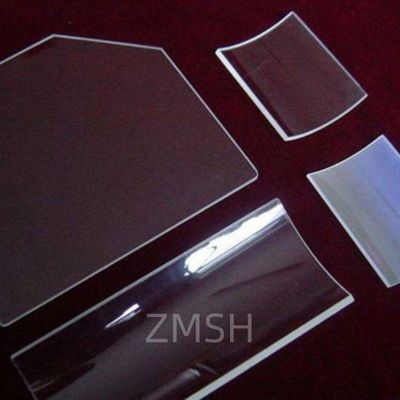

Jendela kaca kuarsa berbentuk tidak beraturan adalah komponen optik yang dirancang khusus yang dibuat dari silika fused kemurnian tinggi. Tidak seperti pelat jendela standar berbentuk lingkaran atau persegi, jendela khusus ini hadir dalam bentuk yang disesuaikan seperti geometri elips, poligonal, tepi busur, bertingkat, atau berlekuk. Mereka direkayasa untuk sistem yang membutuhkan transmisi optik melalui antarmuka atau rumah mekanis non-standar, menawarkan transparansi UV–IR tinggi, ketahanan termal, dan daya tahan kimia.

Jendela ini sangat penting dalam instrumentasi optik mutakhir, rakitan dirgantara, perangkat pencitraan biomedis, dan platform laser, di mana tuntutan desain mekanis melampaui optik datar sederhana. Dengan kerataan permukaan yang sangat baik, birefringence rendah, dan toleransi dimensi yang ketat, jendela kuarsa tidak beraturan mendukung presisi fungsional dan keandalan jangka panjang di lingkungan yang keras.

Prinsip Manufaktur Jendela Optik Kuarsa

Produksi jendela kaca kuarsa tidak beraturan melibatkan proses inti berikut:

1. Pemilihan Material
   Blok silika fused (seringkali JGS1 atau setara) dipilih berdasarkan persyaratan UV–VIS–IR dan spesifikasi kemurnian. Kuarsa sintetis dapat digunakan untuk kebutuhan UV-dalam.

2. Pemotongan CNC dan Pembentukan Waterjet
   Alat CNC atau waterjet abrasif canggih membentuk kaca mentah menjadi geometri kompleks. Hal ini memungkinkan produksi kontur asimetris, guntingan internal, atau desain chamfered tanpa mengorbankan integritas material.

3. Penggilingan Tepi dan Penghalusan Permukaan
   Setelah dibentuk, kaca mengalami penggilingan halus untuk memperbaiki tepi, meningkatkan keamanan, dan mempersiapkan pemolesan optik.

4. Pemolesan Presisi
   Teknik pemolesan optik diterapkan untuk mencapai kerataan permukaan λ/10 atau lebih baik, dan untuk meminimalkan hamburan atau penyerapan. Pemolesan sisi tunggal dan ganda dapat digunakan tergantung pada spesifikasi.

5. Pembersihan & Kontrol Kualitas
   Setiap bagian dibersihkan secara ultrasonik, diperiksa di bawah interferometer dan mikroskop, dan diukur untuk keseragaman ketebalan dan presisi sudut.

Spesifikasi Khas Jendela Optik Kuarsa

Aplikasi Jendela Optik Kuarsa

• Sistem Laser Kustom
  Berintegrasi mulus ke dalam rumah laser dengan port non-standar atau bentuk emisi.

• Peralatan Spektroskopi & Pencitraan
  Melindungi optik sensitif dalam pemindai medis dan penganalisis industri.

• Dirgantara & Satelit
  Digunakan sebagai penutup pelindung untuk kamera, sensor, atau fotodetektor dalam modul ringkas.

• Penelitian Ilmiah
  Memungkinkan akses optik dalam ruang eksperimen atau kriostat yang disesuaikan.

• Mesin Semikonduktor
  Menawarkan viewport dan jendela isolasi dalam alat pola dan deposisi presisi tinggi.

FAQ Jendela Optik Kuarsa

Q1: Bisakah bentuk tidak beraturan memengaruhi kinerja optik?
A: Tidak jika diproduksi dengan benar. Bentuk jendela tidak mengubah transmisinya, selama spesifikasi permukaan optik terpenuhi.

Q2: Apakah jendela ini kompatibel dengan pelapis?
A: Ya. Pelapis AR, HR, dan dielektrik dapat diterapkan pada geometri tidak beraturan menggunakan proses masking atau robot.

Q3: Berapa ukuran fitur terkecil yang dapat Anda mesin?
A: Fitur sekecil 0.2 mm (misalnya, lubang, lekukan) dapat dicapai tergantung pada ketebalan dan material.

Q4: Apakah Anda menawarkan kustomisasi berbasis CAD?
A: Tentu saja. Kami dapat bekerja dengan file DXF, STEP, atau SolidWorks untuk membuat bentuk kustom yang tepat.

Q5: Bisakah mereka menahan vakum atau suhu tinggi?
A: Ya. Silika fused sangat stabil dalam kondisi UHV dan dapat menangani suhu di atas 1000°C.
