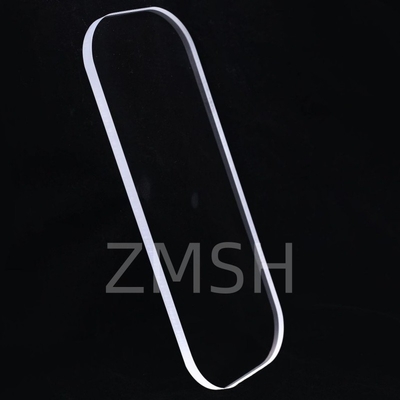

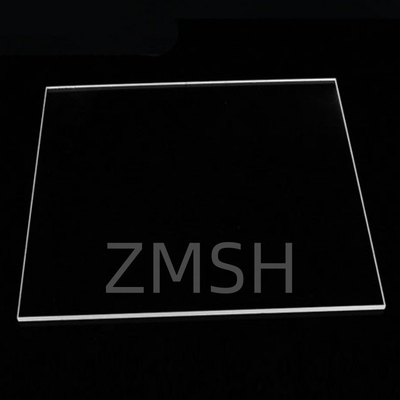

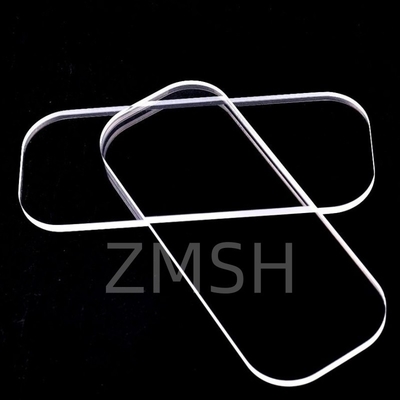

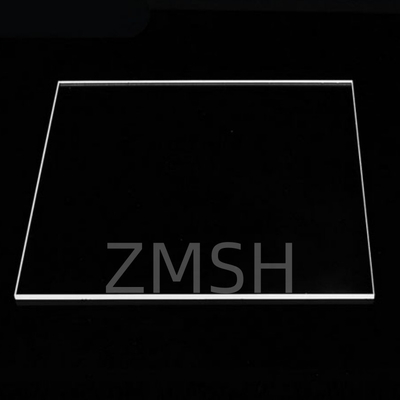

Jendela Kaca Kuarsa UV Fused Silica Optical Viewport Ukuran Kustom Lapisan Tersedia

Quartz Glass Window. ∙ UV Fused Silica Optical Viewport. ∙ Custom Size & Coating Tersedia

Gambaran umum

Jendela kaca kuarsa, juga dikenal sebagai jendela silika cair atau jendela optik kuarsa, adalah komponen datar presisi yang terbuat dari silikon dioksida (SiO2) kemurnian tinggi.industri, dan aplikasi ilmiah karena stabilitas termal yang luar biasa, transmisi UV ke IR yang tinggi, ekspansi termal yang rendah, dan ketahanan kimia yang sangat baik.

Jendela kuarsa tersedia dalam berbagai kelas seperti JGS1, JGS2, dan JGS3 di Cina tergantung pada transmisi UV / VIS / IR yang diperlukan, cacat internal, dan kemurnian.Jendela ini sering digunakan sebagai viewport, penutup pelindung, atau media transmisi optik di lingkungan yang sangat menuntut seperti ruang vakum, sistem laser, dan instrumen analisis.

Prinsip Produksi

Proses pembuatan jendela kaca kuarsa terutama melibatkan langkah-langkah berikut:

1. Persiapan Bahan Baku
   Silika kemurnian tinggi (sering > 99,99%) disiapkan, biasanya dalam bentuk bubuk kuarsa alami atau gas silikon tetrachloride (SiCl4) yang berasal secara sintetis.

2. Proses Peleburan
   Bahan baku dilebur menggunakan salah satu teknik berikut:

   • Fusi api(untuk kuarsa sintetis): Metode deposisi uap kimia (CVD) di mana senyawa silikon dioksidasi dalam api dan disimpan sebagai SiO2.

   • Fusi listrik(untuk kuarsa alami): Pasir kuarsa alami dilebur dalam tungku listrik suhu tinggi.

3. Bentuk Blank
   Kuarsa yang dilebur dibentuk menjadi blok atau piring dan kemudian dipanaskan untuk menghilangkan ketegangan internal.

4. Memotong dan Memotong
   Blank kaca dipotong menjadi bentuk dan ukuran tertentu menggunakan gergaji berlian atau alat CNC.

5. Pengelasan
   Permukaan kelas optik dicapai melalui polesan dua sisi atau lapping presisi untuk mencapai permukaan datar tinggi, paralelisme, dan keruwetan permukaan rendah.

6. Pembersihan dan Pemeriksaan
   Pembersihan akhir dilakukan dengan menggunakan mandi ultrasonik atau kimia, diikuti oleh pemeriksaan visual dan spektroskopis untuk memenuhi spesifikasi transmisi dan kosmetik.

Aplikasi

Jendela kaca kuarsa sangat diperlukan dalam banyak aplikasi kinerja tinggi:

• Sistem Laser
  Digunakan sebagai kopling output atau jendela pelindung karena ambang kerusakan yang tinggi dan stabilitas termal.

• Pengolahan Semikonduktor
  Berfungsi sebagai viewport dalam plasma etching, implantasi ion, dan ruang CVD karena ketahanan mereka yang sangat baik terhadap korosi kimia dan kejutan termal.

• Sterilisasi dan Disinfeksi UV
  Jendela kuarsa transparan terhadap sinar UV-C, menjadikannya penutup yang ideal untuk lampu UV dalam sistem sterilisasi.

• Instrumen Ilmiah
  Digunakan dalam spektroskopi, teleskop, dan peralatan fotonik di mana kejelasan optik yang tinggi dan penyerapan rendah sangat penting.

• Aerospace dan Pertahanan
  Memberikan ketahanan radiasi dan stabilitas dalam kondisi lingkungan yang keras.

• Peralatan Medis dan Analisis
  Melindungi optik sensitif dalam sistem pencitraan dan sel aliran untuk analisis UV/VIS.

FAQ

T1: Apa perbedaan antara kaca kuarsa JGS1, JGS2 dan JGS3?
A:

• JGS1: Silika cair kelas UV dengan transmisi tinggi dari 185 ∼ 2500 nm; cocok untuk optik UV.

• JGS2: Kuarsa optik standar untuk 220~2500 nm; umum digunakan dalam optik umum.

• JGS3: Kuarsa kelas inframerah dengan transmisi terutama dalam kisaran terlihat ke dekat IR; respon UV terbatas.

T2: Bisakah jendela kuarsa menahan suhu tinggi?
A:Ya. Kuarsa cair dapat beroperasi terus menerus hingga 1100 ° C dan tahan paparan jangka pendek di luar itu, membuatnya ideal untuk lingkungan suhu tinggi.

T3: Apakah jendela kuarsa cocok untuk aplikasi vakum?
A:Kuarsa memiliki emisi gas yang sangat rendah dan mempertahankan integritas struktural di bawah vakum dan siklus termal, menjadikannya ideal untuk UHV (ultra-high vacuum) viewport.

T4: Apa finishing permukaan yang tersedia?
A:Jendela biasanya dipoles hingga permukaan kasar <10 Å RMS. Ketampakan dapat mencapai λ/10 atau lebih baik atas permintaan.

Q5: Bagaimana jendela kuarsa dibandingkan dengan bahan kaca lainnya seperti borosilikat?
A:Kaca kuarsa lebih baik daripada borosilikat dalam transmisi UV, ketahanan panas, dan daya tahan kimia, tetapi lebih mahal karena kemurniannya yang tinggi dan kompleksitas pengolahannya.

T6: Apakah jendela kuarsa dapat disesuaikan?
A:Ya. Mereka dapat disesuaikan dalam hal ukuran, ketebalan, lapisan (AR, HR, dll), dan bentuk (bulat, persegi, elips), tergantung pada persyaratan aplikasi tertentu.
