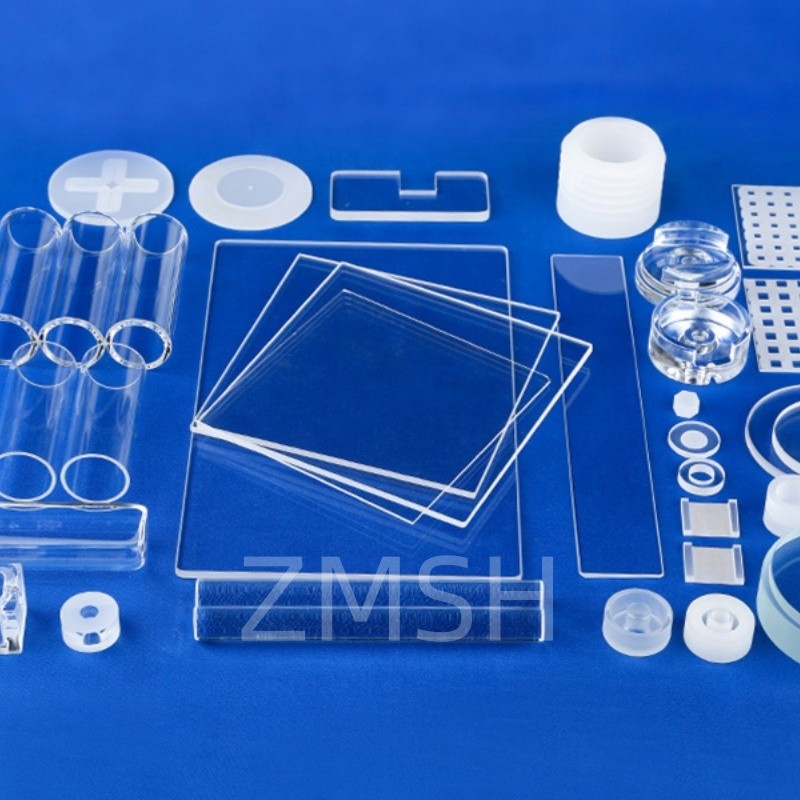

Fused Silica Quartz Glass Window SiO2 Laser Transmitter UV-Infrared
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Model Number: | customized |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 2 |
|---|---|
| Waktu pengiriman: | 2-3 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | menurut kasus |
|
Informasi Detail |
|||
| Diameter: | +0/-0.20 mm | Length/Width: | +0/-0.20 mm (customizable) |
|---|---|---|---|
| Surface Roughness: | Ra < 1 nm (optical polish) | Flatness: | λ/10 @ 633nm (high-precision) |
| Thermal Expansion: | 5.5 × 10⁻⁷ /℃ | Surface Quality: | <40-20 scratch/dig |
| Menyoroti: | Jendela Kaca Kuarsa Silika Laser Fused,SiO2 Fused Silica Quartz Kaca Jendela,Jendela Kaca Kuarsa Silikum Yang Dilelehkan |
||
Deskripsi Produk
Jendela Kaca Kuarsa Silika Fused SiO2 Transmisi UV-Inframerah, Laser
Pendahuluan Produk
Pelat kaca kuarsa SiO₂, juga dikenal sebagai jendela kuarsa, substrat kuarsa, atau lembaran silika transparan, adalah bahan amorf yang dibuat dari silikon dioksida kemurnian tinggi. Ia menunjukkan transmisi optik yang luar biasa, ketahanan termal, ekspansi termal yang sangat rendah, kekuatan dielektrik yang sangat baik, dan kelembaman kimia yang luar biasa. Dirancang untuk beroperasi di bawah suhu ekstrem dan kondisi kimia yang agresif, pelat kuarsa sangat diperlukan dalam sektor teknologi maju. Berdasarkan kemurnian dan aplikasi, mereka diklasifikasikan menjadi varian kelas optik, kelas semikonduktor, dan kelas industri.
Prinsip Pembuatan
Pembuatan pelat kaca kuarsa melibatkan langkah-langkah berikut:
-
Persiapan Bahan Baku: Pasir kuarsa alami kemurnian tinggi atau SiO₂ yang diendapkan secara sintetis digunakan, dengan pengotor logam dikendalikan di bawah 1 ppm;
-
Peleburan & Pembentukan: Tungku listrik, fusi nyala api, atau peleburan plasma digunakan untuk melelehkan kuarsa mentah pada suhu di atas 2000°C, diikuti dengan pengecoran atau penarikan menjadi bentuk massal atau silinder;
-
Annealing: Untuk menghilangkan tegangan internal, pelat kuarsa mengalami annealing lambat sekitar 1000°C untuk stabilitas dimensi;
-
Pemotongan & Penggilingan: Alat berlian digunakan untuk memotong blok kuarsa menjadi dimensi yang diinginkan dengan presisi;
-
Pemolesan (Opsional): Kuarsa kelas optik dipoles hingga kehalusan tingkat atom (Ra<1nm), pada satu atau kedua sisi;
-
Pengemasan Ruangan Bersih: Pembersihan dan pengemasan akhir dilakukan di ruang bersih bersertifikasi ISO agar sesuai dengan lingkungan semikonduktor.
Spesifikasi Teknis
| Parameter | Spesifikasi / Rentang Toleransi |
|---|---|
| Diameter | +0/-0.20 mm |
| Panjang/Lebar | +0/-0.20 mm |
| Ketebalan | ±0.1 mm |
| Kerataan | ≤50mm: <½ gelombang (lebih dari 90% bukaan bersih) |
| >50mm: <2 gelombang (lebih dari 90% bukaan bersih) | |
| Kualitas Permukaan | <40-20 goresan/gali |
| Paralelisme | <1 menit busur |
Aplikasi
Berkat sifat materialnya yang luar biasa, pelat kaca kuarsa diterapkan dalam:
-
Industri Semikonduktor: Substrat fotomask, pembawa pembersih, dudukan wafer, jendela etsa plasma;
-
Laser & Optik: Jendela UV, jendela IR, optik rongga, dudukan lensa;
-
Optik Dirgantara: Perisai transparansi tinggi, jendela bidik sensor;
-
Energi Baru: Perisai pengelasan laser, port sel bahan bakar hidrogen;
-
Laboratorium Kimia: Jendela pengamatan tahan asam/basa, jendela bidik reaktor.
Klasifikasi Kaca Kuarsa JGS
Seri JGS adalah sistem klasifikasi umum untuk kaca kuarsa kelas optik di China. Setiap jenis menawarkan karakteristik transmisi yang berbeda untuk cahaya UV, tampak, dan IR:
| Kelas | Nama | Fitur Utama | Rentang Transmisi | Aplikasi Umum |
|---|---|---|---|---|
| JGS1 | Kuarsa Optik UV | Transmisi UV yang sangat baik dari 190nm | 190–2500nm | Jendela laser UV, pelat fotomask, spektrometer UV |
| JGS2 | Kuarsa Optik | Penyerapan UV ringan, hemat biaya | 260–2500nm | Jendela laser tampak, peralatan optik, optik umum |
| JGS3 | Kuarsa Inframerah | Penyerapan UV yang kuat, transmisi IR yang baik | 260–3500nm | Jendela IR, optik pencitraan termal, perisai detektor |
FAQ
Q1: Apakah kaca kuarsa sama dengan kaca kristal?
A: Tidak. Kaca kuarsa adalah silika amorf murni, sedangkan kaca kristal sering mengandung timbal oksida dan digunakan untuk tujuan dekoratif.
Q2: Apakah pelat kuarsa rapuh?
A: Meskipun kuarsa keras, ia tetap rapuh. Tangani dengan hati-hati menggunakan sarung tangan dan kemasan penyerap guncangan.
Q3: Bisakah saya meminta lubang bor atau pemesinan CNC?
A: Ya. Kami menawarkan pengeboran laser, chamfering CNC, dan perawatan tepi presisi sesuai spesifikasi Anda.
