Abstrak

Tabung safir yang diproduksi menggunakan metode EFG (Edge-defined Film-fed Growth) dan dipoles di kedua ujungnya muncul sebagai komponen kunci dalam sistem laser dan optik canggih.Terkenal karena daya tahannya yang luar biasa, kejelasan optik, dan ketahanan terhadap lingkungan ekstrem, tabung safir EFG menjadi pilihan utama bagi insinyur dan desainer yang membutuhkan bahan transparan berkinerja tinggi.Tabung-tabung ini menawarkan kombinasi yang unik dari kekerasan mekanik, stabilitas termal, dan transparansi spektrum luas, membuat mereka ideal untuk aplikasi mulai dari laser bertenaga tinggi untuk ruang pengolahan semikonduktor.kita mengeksplorasi fitur yang menentukan, manfaat, dan penggunaan dunia nyata dari tabung safir EFG yang dipoles dua sisi.

Sifat-sifat Tabung Safir

Sapphire (single crystal aluminium oxide, Al2O3) adalah salah satu bahan terberat dan paling stabil secara kimia yang tersedia untuk komponen optik.Saat diproduksi menjadi tabung menggunakan metode EFG dan kemudian dipoles dua ujung, ia memperoleh serangkaian sifat yang sangat cocok untuk aplikasi industri dan ilmiah presisi tinggi.


1. Kekerasan Luar Biasa

Sapphire menempati peringkat ke-9 pada skala kekerasan Mohs, kedua hanya untuk berlian.Kekerasan ekstrim ini memastikan bahwa tabung safir tahan goresan dan mempertahankan integritas permukaan mereka bahkan di bawah keausan mekanis.


2. Transparansi Optik Tinggi

Tabung safir EFG menawarkan transmisi yang sangat baik dalam rentang spektral yang luas, mulai dari ultraviolet dalam (sekitar 150 nm) hingga inframerah menengah (hingga 5,5 μm).Kejernihan spektrum luas ini membuat mereka cocok untuk berbagai aplikasi optik dan berbasis laser.


3. Tahan suhu tinggi

Sapphire dapat menahan suhu hingga 2000 ° C di lingkungan vakum, menjadikannya salah satu bahan terbaik untuk laser suhu tinggi dan sistem optik.


4Stabilitas Kimia yang sangat baik

Sapphire secara kimiawi inert dan tahan korosi dari sebagian besar asam, alkali, dan pelarut, termasuk asam hidrofluorat dan lingkungan plasma,Itulah mengapa itu adalah pilihan utama dalam pembuatan semikonduktor.


5. Konduktivitas Termal Superior

Dibandingkan dengan sebagian besar kaca optik, safir memiliki konduktivitas termal yang lebih baik, memastikan disipasi panas yang efisien dalam sistem bertenaga tinggi.


6. Lapisan Permukaan Optik (Dua Sisi)

Polish sisi ganda meningkatkan kejernihan dan rata, mengurangi penyebaran, dan memungkinkan integrasi yang tepat dengan sistem penyegelan atau ikatan.Ini juga meningkatkan ambang kerusakan yang disebabkan laser (LIDT) untuk optik bertenaga tinggi.


Aplikasi Tabung Safir

Perpaduan unik dari sifat optik dan mekanik memberikan tabung safir keunggulan di berbagai industri. Berikut adalah beberapa bidang aplikasi yang paling umum:

1. Sistem Laser


Tabung safir EFG digunakan dalam sistem pengiriman sinar laser, terutama untuk laser bertenaga tinggi seperti laser serat, laser CO2, dan laser solid-state.Transparansi dan ketahanan kerusakan mereka memungkinkan transmisi sinar yang stabil dan tepat dalam lingkungan operasi yang keras.

• Jendela pelindung: Dalam sistem las atau pemotongan laser, tabung safir dapat berfungsi sebagai sarung pelindung untuk lensa dan sensor.

• Saluran pendingin: Dalam sistem laser dioda, mereka dapat berfungsi sebagai saluran transparan untuk aliran pendingin, menggabungkan pemantauan optik dengan regulasi termal.


2Instrumen optik


Tabung safir sering digunakan dalam pengaturan optik presisi tinggi yang membutuhkan stabilitas jangka panjang dan kejelasan di bawah tekanan lingkungan.

• Spektroskopi dan Sensing: Tabung-tabung ini sangat ideal dalam spektrometer Raman atau sistem deteksi fluoresensi di mana kejelasan optik yang tinggi sangat penting.

• Fiber Optics and Light Guides: Tabung safir yang dipoles dapat berfungsi sebagai tabung cahaya dalam perakitan serat optik atau sebagai lengan penyelarasan untuk konektor optik.


3Peralatan Semikonduktor


Industri semikonduktor membutuhkan bahan yang tahan terhadap gas reaktif dan suhu tinggi.

• Kamar Reaktor CVD/MOCVD: Sebagai bagian dari komponen yang menghadap plasma, mereka tahan mengetikan dan generasi partikel.

• Jendela pengamatan: Tabung safir EFG berfungsi sebagai kacamata pandang transparan untuk pemantauan visual di dalam ruang vakum.


4. Ilmu Kedokteran dan Ilmu Kehidupan


Dalam ilmu kehidupan, biokompatibilitas safir dan sifat optik membuatnya cocok untuk perangkat khusus:

• Sel aliran dalam HPLC: Tabung safir digunakan dalam kromatografi cair bertekanan tinggi di mana ketahanan kimia dan transparansi sangat penting.

• Instrumen Endoskopi: Ketahanan goresan dan kejelasan mereka memungkinkan pencitraan definisi tinggi dalam diagnostik medis.


5. Aerospace dan Pertahanan


Tabung safir digunakan di lingkungan aerospace yang keras, seperti:

• Kubah Optik Rudal: Karena kekuatan dan ketahanan termal mereka.

• Perlindungan sensor: Untuk melindungi sensor optik terhadap pasir, angin, dan kejut termal.




Foto Produk Nyata dan Wawasan Manufaktur

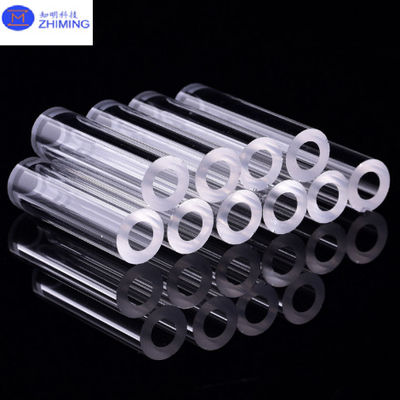

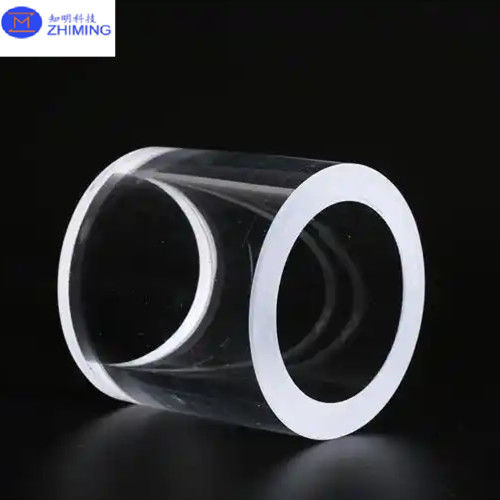

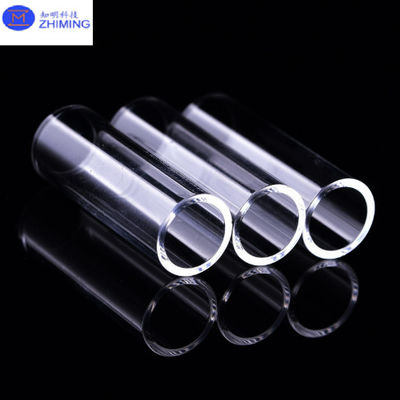

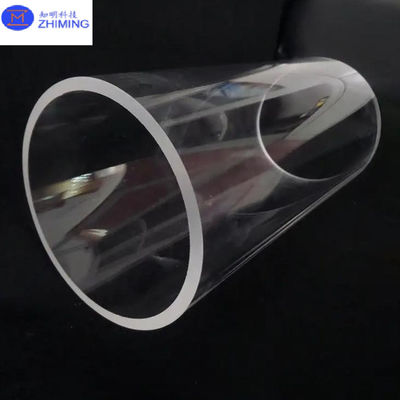

Pada gambar di atas, Anda dapat melihat serangkaian tabung safir EFG dengan kemurnian tinggi yang telah dipoles ke standar optik di kedua ujungnya.



Tabung menunjukkan:


• Simetri Silinder Sempurna: Memastikan penyebaran sinar yang konsisten dan pas mekanis.

• Diameter dalam dan luar yang seragam: Memungkinkan keselarasan yang tepat dalam perakitan optik atau kapal tekanan.

• Kristal Clarity: Menonjolkan kualitas bahan baku dan teknik polesan.


Opsi kustomisasi:


• Diameter luar: Biasanya dari 3 mm sampai 100 mm.

• Ketebalan dinding: Dari 0,5 mm sampai 10 mm.

• Panjang: Hingga 300 mm atau lebih atas permintaan.

• Orientasi: acak atau ditentukan (sumbu C, sumbu A, dll.) untuk aplikasi yang sensitif terhadap birefringensi.


Kelas polishing:


• Sampai Ra ≤ 0,3 μm kekasaran permukaan.

• Polish optik di kedua sisi memastikan penyebaran cahaya minimal.



Mengapa Memilih Tabung Sapphire EFG yang Dipolikan Ganda?


Metode EFG memungkinkan pertumbuhan langsung tabung berongga, menghilangkan limbah dan memungkinkan kontrol yang lebih ketat atas dimensi.pendekatan manufaktur ini menjamin bagian-bagian berkinerja tinggi dengan:

• Biaya efektif untuk produksi massal.


• Kemampuan mengulangi untuk integrasi sistem yang konsisten.


• Umur panjang bahkan di lingkungan yang paling menantang.



Jika dibandingkan dengan tabung kaca atau kuarsa tradisional,safir tidak hanya unggul dalam kekuatan dan daya tahan tetapi juga menawarkan sifat optik dan termal yang unggul yang membenarkan penggunaannya dalam aplikasi misi-kritis.



Kesimpulan

EFG tabung safir dengan polish sisi ganda mewakili puncak rekayasa material untuk laser modern dan aplikasi optik.resistensi termal, dan stabilitas kimia membuat mereka sangat diperlukan di industri di mana presisi, kinerja, dan daya tahan adalah yang terpenting.Membangun instrumen ilmiah sensitif, atau komponen rekayasa untuk lingkungan aerospace, tabung safir adalah pilihan yang dapat diandalkan dan berpandangan ke depan.

Untuk ukuran kustom, pilihan pelapis, dan harga massal, jangan ragu untuk menghubungi tim penjualan teknis kami. Kami menawarkan dukungan OEM penuh, waktu pengiriman cepat, dan pengiriman global.


Pertanyaan dan Jawaban

T: Apa itu tabung safir dan untuk apa digunakan?


A:Tabung safir adalah komponen silinder yang terbuat dari safir sintetis (aluminium oksida kristal tunggal, Al2O3), yang dikenal karena kekerasan yang luar biasa, kejelasan optik yang tinggi,dan ketahanan terhadap panas dan bahan kimiaTabung safir umumnya digunakan dalam sistem laser, instrumen optik, peralatan pemrosesan semikonduktor, dan perangkat medis.serta daya tahan mereka di lingkungan yang ekstrim, membuat mereka ideal untuk aplikasi presisi tinggi dan tekanan tinggi.
