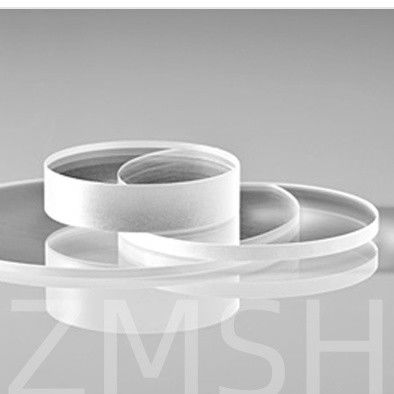

Sapphire Optical Windows AL2O3 Bulat persegi panjang Polishing AR Coating Personalisasi
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Jangkauan suhu operasi: | -200°C hingga +1000°C | Toleransi Bentuk: | Pengaturan khusus |
|---|---|---|---|
| Kekasaran permukaan: | Kekasaran permukaan | Bahan: | 100% Safir Sintetis |
| Jangkauan suhu operasi: | -200°C hingga +1000°C. | Indeks bias: | 1.77 |
| Kekerasan: | 9 (Skala Mohs) | Warna: | Transparan |
| Menyoroti: | Jendela optik bulat persegi panjang safir,Memblisir jendela optik safir,Kustomisasi Sapphire Optical Windows |
||
Deskripsi Produk
Sapphire Optical Windows AL2O3 Bulat persegi panjang Polishing AR Coating Personalisasi
Deskripsi jendela optik Sapphire:
Jendela optik safir sangat ideal untuk aplikasi di mana tekanan tinggi, vakum, atau atmosfer korosif adalah pertimbangan.Jendela safir akan melampaui semua bahan optik lainnya di lingkungan yang keras, memberikan penghalang yang lebih baik antara elemen. Creator Optics dapat membuat berbagai jendela optik safir sesuai dengan persyaratan khusus dan gambar.Semua jendela safir ini memiliki permukaan yang dipoles dengan presisi tinggi, akurasi permukaan, dan paralelisme.
Karakter dari Sapphire Optical Windows:
Jangkauan Transmisi: 0,15 sampai 5,5 μm (UV hingga mid-IR)
Indeks Refraksi: 1,76 pada 550 nm
Kejelasan optik: Transmisi tinggi dengan penyerapan minimal di rentang panjang gelombang yang luas
Kualitas Permukaan: Dapat mencapai spesifikasi scratch-dig dari 10-5 dan karatan permukaan ≤ 0,3 nm RA
Suhu operasi maksimum: Hingga 2030°C
Ketahanan terhadap thermal shock: ketahanan tinggi terhadap perubahan suhu yang cepat
Kinerja kriogenik: Menjaga konduktivitas termal yang tinggi pada suhu kriogenik, mengungguli tembaga
Transmisi Optik Tinggi: Visibilitas yang jelas di berbagai panjang gelombang
Kekerasan Luar Biasa: Tahan terhadap goresan dan abrasi
Stabilitas termal: Beroperasi secara efektif dalam kisaran suhu yang luas, termasuk kondisi ekstrem
Inertitas Kimia: Mempertahankan integritas di lingkungan kimia yang keras
Kekuatan mekanik: Ketahanan tinggi terhadap tekanan dan tekanan mekanik
Bentuk jendela optik Sapphire:
| Dimensi | Diameter dari 5mm sampai 150mm, disesuaikan tersedia |
| Ketebalan | 0.2mm sampai 50mm, disesuaikan tersedia |
| Toleransi Diameter | ± 0,05mm |
| Toleransi ketebalan | ± 0,05mm |
| Edge of Sapphire Windows | halus atau dipoles |
| Chamfer | Minmium 0,2 x 45° |
| Flatness / Keakuratan permukaan | λ/4 per inci @633nm |
| Paralelisme | 30 detik busur |
| Kualitas Permukaan | 20/10 |
| Aperture yang jelas | ≥ 90% |
| Lapisan untuk Jendela Safir | Lapisan antirefleksi pada panjang gelombang desain, AR, BBAR, AR panjang gelombang ganda, laser damage resistant AR |

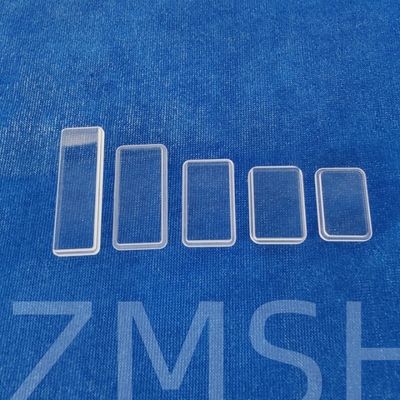

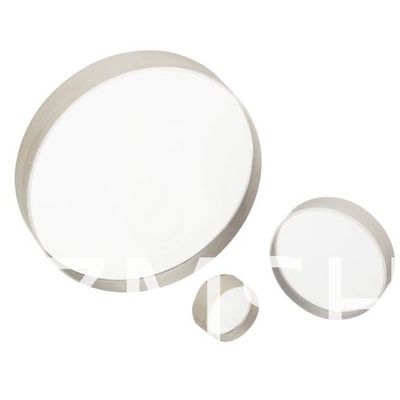

Foto fisik jendela optik Sapphire:
Aplikasi jendela optik Sapphire:
1. aerospace: Karena daya tahan Sapphire Optical Windows sempurna dan ketahanan korosi, ketahanan suhu tinggi, tetapi juga rentang yang sangat luas transmisi spektral,jendela safir banyak digunakan dalam peralatan dan instrumen aerospace.
2. Lampu kilat safir: Ketahanan suhu tinggi safir dan tingkat ekspansi termal yang rendah membuatnya menjadi jendela pelindung untuk lampu bertenaga tinggi serta lampu kilat. tahan goresan, tidak pecah.
3Aplikasi instrumen analisis: Dalam banyak kasus analisis, gas atau cairan yang dianalisis sangat korosif.Sapphire Windows optiksangat tahan korosi dan banyak digunakan dalam instrumen analisis tersebut.Sapphire Windows optikmemiliki transmisi yang baik dari ultraviolet ke spektrum inframerah yang luas, yang membuatnya lebih banyak digunakan dalam rentang spektrum.
4Aplikasi peralatan medis: Karena daya tahan yang sangat baik,Sapphire Windows optikdigunakan secara luas dalam berbagai aplikasi medis seperti instrumen medis laser, instrumen kecantikan laser dan endoskop.
5Aplikasi optik: Karena rentang spektrum kristal safir yang luas,Sapphire Windows optikdapat digunakan dalam semua jenis aplikasi optik, dari ultraviolet hingga inframerah.Sapphire Windows optikmemiliki keuntungan dibandingkan jendela optik dari bahan lain.
6Aplikasi pencahayaan:Sapphire Windows optikmemiliki ketahanan panas yang baik, untuk pencahayaan kecerahan yang sangat tinggi, itu adalah bahan jendela perlindungan yang baik.
7Jam tangan dan instrumen industri:Sapphire Windows optikdianggap sebagai penutup pelindung untuk jam tangan atau gauge dan tahan goresan, ketahanan dan tidak pecah.
Gambar aplikasi dari Sapphire Optical Windows:
Pengaturan:
Jendela safir khusus ini dapat dipilih dengan kristal safir KY, CZ, HEM, dan pemotongan pesawat C, pesawat R, pesawat A. Jenis utama jendela safir khusus adalah sebagai berikut:
1. jendela persegi panjang safir
2Zaffir.Jendela T-step (bulat dan persegi panjang)
3. Semua jendela safir yang dipoles
4Zaffir.jendela kerucut
5Zaffir.Selang
6. jendela safir mikro
7. jendela safir ukuran besar
FAQ:
1.P: Berapa rentang transmisi jendela optik safir?
A:Jendela safir memiliki rentang transmisi dari sekitar 150 nm (UV) hingga 5,5 mikron (IR), dengan transmisi tinggi dalam spektrum terlihat (85% hingga 90%).
2.P: Apa kualitas permukaan yang dapat diharapkan dari jendela safir?
A: Spesifikasi kualitas permukaan sering diberikan sebagai angka goresan, seperti 60-40, 40-20, atau 20-10, yang menunjukkan lebar goresan maksimum yang diizinkan dan diameter goresan.
3T: Bisakah jendela safir dilapisi untuk meningkatkan kinerja?
A:Ya, jendela safir dapat dilapisi dengan lapisan anti-reflektif (AR), lapisan reflektif tinggi (HR), atau lapisan khusus lainnya untuk meningkatkan kinerja optik.
