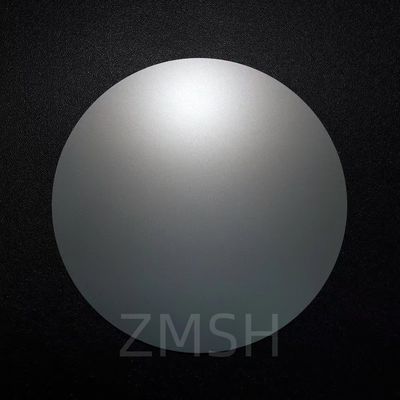

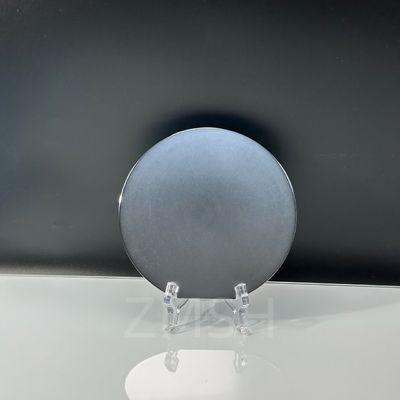

Substrat Komposit SiC-On-Si Semi-Isolat 4H Menampilkan LED Resistivitas Tinggi
Detail produk:
| Place of Origin: | China |
| Nama merek: | ZMSH |
Syarat-syarat pembayaran & pengiriman:
| Waktu pengiriman: | 2-4 minggu |
|---|---|
| Syarat-syarat pembayaran: | T/T |
|
Informasi Detail |
|||
| Bahan substrat: | Karbida Silikon Pada Wafer Silicon Komposisi | Permukaan Depan: | CMP Dipoles, Ra <0,5 Nm (Satu Sisi Dipoles, SSP) |
|---|---|---|---|
| Panjang Datar Sekunder: | 18,0 +/- 2,0 Mm | Jenis: | Tipe semi |
| Panjang rata primer: | 32,5 +/- 2,5 Mm | Diameter: | 100mm +/- 0,5mm |
| Kandungan Karbon: | 0,5ppm | Orientasi Datar Sekunder:: | 90 Derajat Dari Flat Primer |
| Menyoroti: | LED SiC pada Si Composite substrat,SiC pada Si Composite substrat |
||
Deskripsi Produk
Semi-insulasi SiC pada Si komposit substrat 4H menampilkan LED resistivitas tinggi
Deskripsi produk dari SiC On Si Composite Substrates:
Karbida silikon (SiC) semi-isolasi pada wafer senyawa silikon adalah jenis wafer khusus yang menggabungkan sifat karbida silikon dan bahan silikon.Wafer terdiri dari lapisan silikon karbida semi-isolasi di atas substrat silikonIstilah "semi-insulasi" menunjukkan bahwa bahan memiliki sifat listrik yang tidak murni konduktif atau murni insulasi, tetapi di suatu tempat di antara.
Karakter SiC pada substrat komposit Si:
1Resistivitas tinggi: SiC semi-isolasi pada wafer Si menunjukkan resistivitas tinggi, yang berarti mereka memiliki konduktivitas listrik rendah dibandingkan dengan bahan konduktif biasa.
2. Kebocoran Rendah: Karena sifat semi-isolasi mereka, wafer ini memiliki arus kebocoran rendah, membuatnya cocok untuk aplikasi yang membutuhkan kebocoran listrik minimal.
3Tegangan High Breakdown: Mereka biasanya memiliki tegangan breakdown yang tinggi, memungkinkan mereka untuk menahan medan listrik yang tinggi tanpa kerusakan.
Daftar Parameter SiC On Si Komposit Substrat:
| Artikel | Spesifikasi |
| Diameter | 150 ± 0,2 mm |
| SiC Politype | 4H |
| Resistensi SiC | ≥1E8 Ω·cm |
| Ketebalan lapisan transfer SiC | ≥ 0,1 μm |
| Tidak sah | ≤5 ea/wafer (2 mm > D > 0,5 mm) |
| Kerontokan bagian depan | Ra ≤ 0,2 nm (5 μm × 5 μm) |
| Si Orientasi | <111>/<100>/<110> |
| Tipe Si | P/N |
| Flat/Notch | Flat/Notch |
| Edge Chip, Scratch, Crack (pemeriksaan visual) | Tidak ada |
| TTV | ≤ 5 μm |
| Ketebalan | 500/625/675 ± 25 μm |
Aplikasi SiC On Si Komposit Substrat:
1Perangkat Frekuensi Tinggi: SiC semi-insulasi pada wafer senyawa Si umumnya digunakan dalam perangkat frekuensi tinggi seperti transistor RF, amplifier, dan sistem gelombang mikro.
2. Power Electronics: Mereka menemukan aplikasi dalam perangkat elektronik kekuatan di mana tegangan pemecahan tinggi dan kerugian listrik yang rendah sangat penting untuk konversi daya yang efisien.
3Sensor: Wafer ini digunakan dalam teknologi sensor di mana resistivitas tinggi dan karakteristik kebocoran rendah diperlukan untuk sensing dan pengukuran yang akurat.
4Optoelektronika: Dalam perangkat optoelektronik seperti fotodetektor dan LED, SiC semi-insulasi pada wafer Si dapat memberikan kinerja yang lebih baik karena sifat listriknya yang unik.

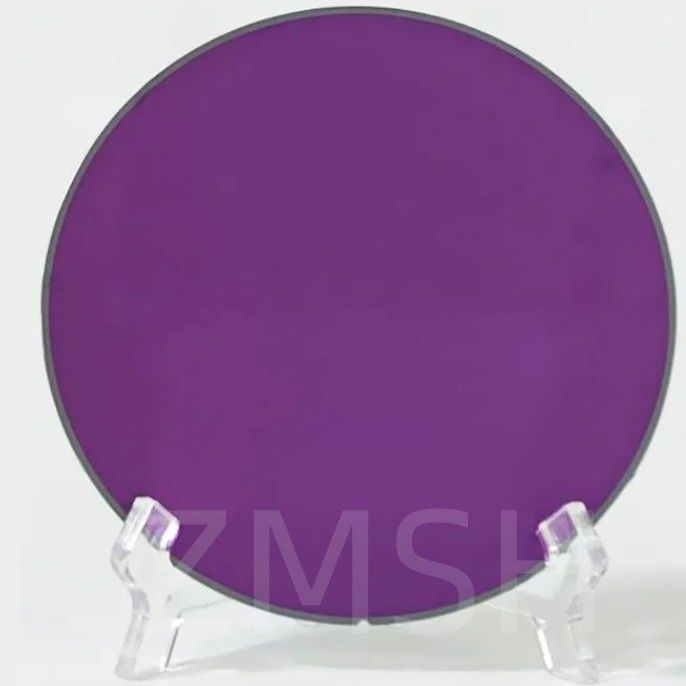

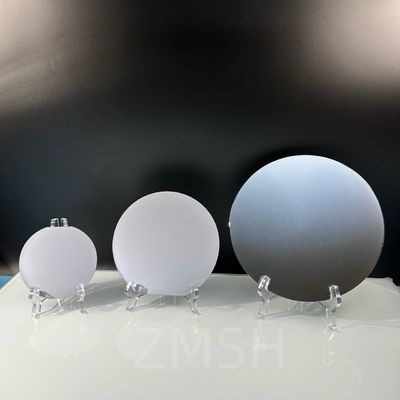

Gambar aplikasi SiC pada substrat komposit Si:
FAQ:
A: The use of silicon carbide composite (SiC/SiC) components within fusion reactors has the potential to double the electricity generated from every gigawatt of thermal energy produced compared with advanced steel designs
