Perisai elektromagnetik menjadi pertimbangan penting dalam desain ruang bersih untuk pembuatan substrat SiC semi-isolasi.
Karena substrat SiC semi-isolasi memiliki resistivitas listrik yang tinggi, medan elektromagnetik eksternal dapat mempengaruhi distribusi muatan dan potensi listrik permukaan.Desain pelindung yang tepat dapat membantu mengurangi gangguan ini dalam proses semikonduktor sensitif.
Tidak tentu.
Ruang bersih SiC semi-isolasi harus dibagi sesuai dengan kondisi paparan substrat, sensitivitas proses, dan kerentanan elektromagnetik peralatan.

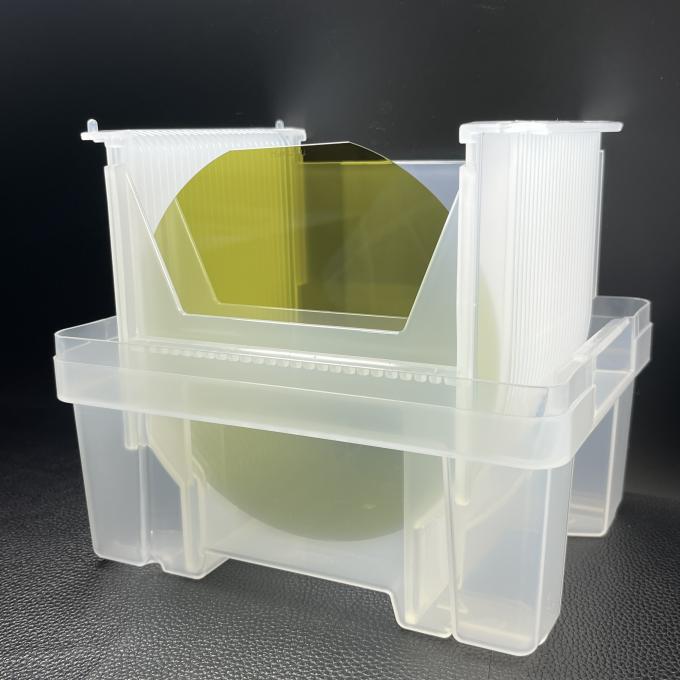

Ketika wafer tetap berada di dalam pembawa tertutup, pembawa itu sendiri dapat memberikan tingkat perlindungan elektromagnetik tertentu.Bahan polimer konduktif atau struktur polimer berlapis logam dapat digunakan untuk pembawa wafer, dan rumah pembawa harus di bumi secara listrik.
Setelah wafer dikeluarkan dari wadah dan langsung terpapar lingkungan kamar bersih, pelindung tingkat bangunan menjadi lebih penting.
Setelah lapisan fotoresist, permukaan substrat dapat menjadi sangat sensitif terhadap variasi potensial listrik.Perisai elektromagnetik dapat membantu menjaga keseragaman lapisan dan akurasi litografi.
Pengendalian potensi permukaan penting untuk menjaga perilaku bubur yang stabil dan kinerja polesan yang konsisten.
Sistem inspeksi sinar elektron dan sinar ion sangat sensitif terhadap gangguan elektromagnetik.
Struktur pelindung elektromagnetik kamar bersih dapat menggabungkan:
Struktur ini dapat dipasang di dinding, langit-langit, dan lantai.
Bahan pelindung umum termasuk:
Ketebalan dan struktur lapisan pelindung harus dipilih sesuai dengan efektivitas pelindung yang diperlukan dan rentang frekuensi target.
Berbagai rentang frekuensi membutuhkan target pelindung yang berbeda.
| Jangkauan Frekuensi | Efektivitas Perisai Sasaran |
|---|---|
| medan magnet frekuensi daya | ≥ 20 dB |
| medan listrik RF, 1 MHz ∼1 GHz | ≥ 40 dB |
| Frekuensi gelombang mikro, > 1 GHz | ≥ 30 dB |
Target yang sebenarnya harus ditentukan berdasarkan apakah paparan elektromagnetik pada frekuensi tertentu dapat menghasilkan muatan induksi yang cukup untuk mempengaruhi stabilitas proses atau hasil.
Lapisan pelindung hanya efektif jika kontinuitas listriknya dipertahankan dengan benar.
Pertimbangan desain penting termasuk:
Perputaran kecil, celah, atau bukaan yang dirancang dengan buruk dapat mengurangi kinerja pelindung secara keseluruhan.
Lapisan pelindung harus menggunakan sistem grounding impedansi rendah dengan grounding titik tunggal.
Resistensi tanah yang direkomendasikan adalah ≤1 Ω.
Berbagai titik grounding dapat menciptakan ground loop. arus yang diinduksi yang mengalir melalui loop ini dapat menghasilkan medan magnet sekunder dan mengurangi efektivitas sistem pelindung.
Perisai elektromagnetik yang efektif untuk pembuatan SiC semi-isolasi bukan hanya masalah menambahkan panel logam ke ruang bersih.
Desain yang sukses harus mengintegrasikan bahan pelindung, kontinuitas struktural, bukaan, pintu, pengantar, pembawa wafer, dan zonasi proses.
Dengan memfokuskan sumber daya pelindung pada fotolitografi, CMP, dan area inspeksi,produsen semikonduktor dapat membangun lingkungan kontrol elektromagnetik yang lebih ditargetkan sambil menghindari perisai yang tidak perlu di seluruh fasilitas.
