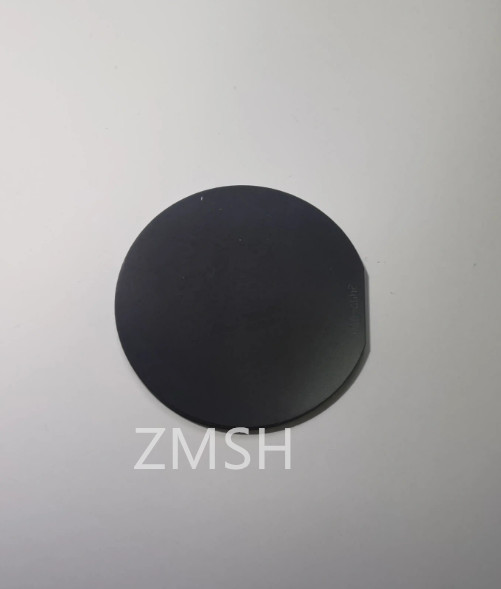

SOI wafer 4 Inch, 6 Inch, 8 Inch, Kompatibel dengan CMOS struktur tiga lapisan

Deskripsi produk:

Wafer SOI (Silicon on Insulator) berdiri sebagai keajaiban perintis di bidang teknologi semikonduktor, merevolusi lanskap elektronik canggih.wafer mutakhir ini mewujudkan trifecta inovasi, menawarkan kinerja yang tak tertandingi, efisiensi, dan fleksibilitas.

Pada intinya terletak pada struktur tiga lapisan. lapisan atas memiliki lapisan silikon kristal tunggal, yang dikenal sebagai Lapisan Perangkat, yang berfungsi sebagai dasar untuk sirkuit terintegrasi.Di bawahnya terletak lapisan oksida terkubur, memberikan isolasi dan isolasi antara lapisan silikon atas dan dasar.membentuk substrat di mana karya teknologi ini dibangun.

Salah satu karakteristik yang menonjol dari wafer SOI adalah kompatibilitasnya dengan teknologi CMOS (Complementary Metal-Oxide-Semiconductor).Kompatibilitas ini secara mulus mengintegrasikan manfaat SOI ke dalam proses manufaktur semikonduktor yang ada, menawarkan jalur untuk meningkatkan kinerja tanpa mengganggu metodologi produksi yang mapan.

Komposisi tiga lapisan inovatif dari wafer SOI membawa berbagai keuntungan.yang meminimalkan kapasitas perangkat elektronik dan meningkatkan kecepatan dan efisiensi sirkuitPengurangan konsumsi daya ini tidak hanya meningkatkan umur baterai pada perangkat portabel tetapi juga berkontribusi pada operasi hemat energi dalam banyak aplikasi.

Selain itu, lapisan isolasi wafer SOI memberikan ketahanan terhadap radiasi yang unggul, membuatnya sangat cocok untuk aplikasi di lingkungan yang keras dan radiasi tinggi.Kemampuannya untuk mengurangi efek radiasi memastikan keandalan dan fungsionalitas, bahkan dalam kondisi ekstrim.

Struktur tiga lapisan juga mengurangi gangguan sinyal, mengoptimalkan kinerja sirkuit terpadu dengan mengurangi crosstalk antara komponen.Membuka jalan untuk peningkatan efisiensi pemrosesan data dan komunikasi.

Selain itu, lapisan isolasi membantu dalam disipasi panas yang efisien, secara efektif menyebarkan panas di dalam wafer.memastikan kinerja berkelanjutan dan umur panjang sirkuit terpadu.

Kesimpulannya, wafer SOI mewakili pergeseran paradigma dalam teknologi semikonduktor.membuka kemungkinan untuk elektronik berkinerja tinggiDari elektronik konsumen hemat energi hingga solusi yang kuat untuk kedirgantaraan dan pertahanan,Desain inovatif wafer SOI dan keunggulan bermacam-macam membuatnya menjadi landasan inovasi semikonduktor yang terus berkembang.

Fitur:

Struktur dua lapisan: Wafer SOI terdiri dari tiga lapisan, dengan lapisan atasnya adalah lapisan silikon kristal tunggal (Device Layer),lapisan tengah adalah lapisan isolasi (Buried Oxide Layer), dan lapisan bawahnya adalah substrat silikon (Handle Layer).

Konsumsi daya rendah: Karena adanya lapisan isolasi, wafer SOI menunjukkan konsumsi daya yang lebih rendah dalam perangkat elektronik.Lapisan isolasi mengurangi efek kopling kapasitansi antara perangkat elektronik, sehingga meningkatkan kecepatan dan efisiensi sirkuit terpadu.

Ketahanan radiasi: Lapisan isolasi wafer SOI meningkatkan ketahanan silikon terhadap radiasi, memungkinkan kinerja yang lebih baik di lingkungan radiasi tinggi,membuatnya cocok untuk aplikasi khusus.

Reduced crosstalk: Kehadiran lapisan isolasi membantu mengurangi crosstalk antara sinyal, meningkatkan kinerja sirkuit terintegrasi.

Penyebaran panas: Lapisan isolasi wafer SOI berkontribusi pada difusi panas, meningkatkan efisiensi penyebaran panas sirkuit terpadu, membantu mencegah overheating chip.

Integrasi dan kinerja yang tinggi: Teknologi SOI memungkinkan chip untuk memiliki integrasi dan kinerja yang lebih tinggi, memungkinkan perangkat elektronik untuk mengakomodasi lebih banyak komponen dalam ukuran yang sama.

Kompatibilitas CMOS: Wafer SOI kompatibel dengan teknologi CMOS, menguntungkan proses manufaktur semikonduktor yang ada.

Pembuatan wafer SOI

Parameter teknis:

Aplikasi:

Produksi mikroprosesor dan sirkuit terintegrasi: Teknologi SOI memainkan peran penting dalam pembuatan mikroprosesor dan sirkuit terintegrasi.kinerja tinggi, dan ketahanan radiasi membuatnya menjadi pilihan ideal untuk mikroprosesor berkinerja tinggi, terutama di bidang seperti perangkat seluler dan komputasi awan.

Komunikasi dan Teknologi Wireless: Aplikasi teknologi SOI yang luas di sektor komunikasi disebabkan oleh kemampuannya untuk mengurangi konsumsi daya dan meningkatkan integrasi.Ini termasuk pembuatan sirkuit terpadu berkinerja tinggi untuk perangkat frekuensi radio (RF) dan gelombang mikro, serta chip yang efisien untuk perangkat 5G dan Internet of Things (IoT).

Teknologi Pencitraan dan Sensor: Wafer SOI memiliki kegunaan yang signifikan dalam memproduksi sensor gambar dan berbagai jenis sensor.Kinerja tinggi dan konsumsi daya yang lebih rendah membuat mereka penting di bidang seperti kamera, peralatan pencitraan medis, dan sensor industri.

Aerospace dan Pertahanan: Sifat tahan radiasi dari wafer SOI membuat mereka unggul dalam lingkungan radiasi tinggi, yang mengarah pada aplikasi penting dalam aerospace dan pertahanan.Mereka digunakan dalam pembuatan komponen utama untuk kendaraan udara tak berawak, satelit, sistem navigasi, dan sensor kinerja tinggi.

Manajemen Energi dan Teknologi Hijau: Karena konsumsi daya yang rendah dan efisiensi tinggi, wafer SOI juga menemukan aplikasi dalam manajemen energi dan teknologi hijau.Ini termasuk penggunaan di jaringan pintar, sumber energi terbarukan, dan perangkat hemat energi.

Secara keseluruhan, aplikasi serbaguna dari wafer SOI mencakup berbagai domain, karena sifatnya yang unik,membuat mereka menjadi bahan pilihan untuk banyak perangkat dan sistem elektronik berkinerja tinggi.

Pengaturan:

Nama merek: ZMSH

Nomor Model: wafer SOI

Tempat Asal: Cina

Substrat Semikonduktor yang disesuaikan diproduksi dengan teknologi film tipis canggih, elektro-oksidasi, konduktivitas, filtrasi dan doping.permukaan datar berkualitas tinggi, mengurangi cacat, konsentrasi kotoran rendah yang bertujuan meminimalkan efek mobilitas elektron, struktur kristal berkualitas tinggi, berkontribusi pada kinerja perangkat, dan ketahanan yang kuat terhadap radiasi.
