4 inci 101.6mm Sapphire Wafer Substrat Carrier Satu Sisi Dipoles Kristal Tunggal Al2O3
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | ZMSH |
| Sertifikasi: | ROHS |
| Nomor model: | 4INCI * 0,5mmt |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 25pcs |
|---|---|
| Harga: | by case |
| Kemasan rincian: | dalam kotak wafer kaset 25pcs di bawah ruang pembersih kelas 100 |
| Waktu pengiriman: | 1 Minggu |
| Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1000PCS Per Bulan |
|
Informasi Detail |
|||
| Bahan: | safir kristal tunggal Al2O3 99,999% | Orientasi: | C-AXIS/A-AXIS/M-AXIS/M-AXIS |
|---|---|---|---|
| Permukaan: | SSP DSP atau Penggilingan | Ketebalan: | 0,17mm, 0,5mm atau lainnya |
| Aplikasi: | dipimpin atau kaca optik | metode pertumbuhan: | KY |
| ukuran: | DIA100mm 4 inci | Kemasan: | 25/Kaset |
| Cahaya Tinggi: | Pembawa Substrat Wafer Safir 4 inci,Substrat Safir Al2O3 Kristal Tunggal,Pembawa Substrat Dipoles Satu Sisi |
||
Deskripsi Produk
4 inci 101.6mm Sapphire Wafer Substrat Carrier Satu Sisi Dipoles Kristal Tunggal Al2O3
Tentang kristal safir sintetis
Safir adalah kristal alumina tunggal dan merupakan bahan terkeras kedua di alam, setelah intan.Sapphire memiliki transmisi cahaya yang baik, kekuatan tinggi, ketahanan benturan, ketahanan aus, ketahanan korosi, dan ketahanan suhu tinggi dan tekanan tinggi, biokompatibilitas adalah bahan substrat yang ideal untuk produksi perangkat optoelektronik semikonduktor, sifat listrik safir membuatnya menjadi bahan substrat untuk produksi LED putih dan biru.
Ketebalan produksi jangka panjang perusahaan kami ≧0.1mm, dan ukuran bentuknya ≧Φ2" wafer safir presisi tinggi. Selain konvensional Φ2", Φ4", Φ6", Φ8", Φ10", Φ12" dan ukuran lainnya dapat disesuaikan, silakan hubungi staf penjualan kami.
Substrat safir (Al₂O) ₃ adalah sejenis bahan untuk chip LED.Karena stabilitasnya yang tinggi, safir ₃ cocok untuk pertumbuhan suhu tinggi.Terakhir, safir kuat secara mekanis dan mudah ditangani serta dibersihkan.Oleh karena itu, safir umumnya digunakan sebagai substrat untuk sebagian besar proses.
Properti Safir
| Fisik | |
| Formula kimia | Al2HAI3 |
| Kepadatan | 3,97 g/cm23 |
| Kekerasan | 9 Moh |
| Titik lebur | 2050HaiC |
| Maks.gunakan suhu | 1800-1900HaiC |
| Mekanis | |
| Daya tarik | 250-400 MPa |
| Kekuatan tekan | 2000 MPa |
| rasio Poisson | 0,25-0,30 |
| Modulus Muda | 350-400 GPa |
| Kekuatan lentur | 450-860 MPa |
| Modulus Pengangkatan | 350-690 MPa |
| Panas | |
| Tingkat ekspansi linier (pada 293-323 K) | 5.0*10-6K-1(⊥ C) |
| 6.6*10-6K-1(∥ C) | |
| Konduktivitas termal (pada 298 K) | 30,3 W/(m*K)(⊥ C) |
| 32,5 W/(m*K)(∥ C) | |
| Panas spesifik (pada 298 K) | 0,10 kal*g-1 |
| Listrik | |
| Resistivitas (pada 298 K) | 5.0*1018Ω*cm(⊥ C) |
| 1.3-2.9*1019Ω*cm(∥ C) | |
| Konstanta dielektrik (pada 298 K, dalam 103-109interval Hz) | 9.3 (⊥ C) |
| 11,5 (∥ C) | |
Safir sintetisadalah kristal tunggal transparan 99,99% Al2O3 murni yang menunjukkan kombinasi unik dari sifat fisik, kimia, listrik dan optik: konduktivitas termal tinggi, kekuatan tinggi, tahan gores, kekerasan (9 pada skala Mohs), transparan dalam berbagai panjang gelombang , kelembaman kimia.
Kesempurnaan kristal yang tinggi, reaktivitas rendah, dan ukuran sel satuan yang sesuai menjadikan safir sebagai substrat yang sangat baik dalam industri semikonduktor untuk dioda pemancar cahaya biru (LED).
Sejak Peraih Nobel Fisika Shuji Nakamura menggunakan substrat safir pada tahun 1990-an untuk LED, permintaan akan kristal safir telah berkembang pesat.
Ini mendorong pengembangan pasar baru seperti pencahayaan umum, pencahayaan bagian belakang di perangkat TV, layar, peralatan konsumen, kedirgantaraan dan pertahanan, dan aplikasi lainnya.
Spesifikasi pembawa substrat wafer safir 4 inci
| Spesifikasi | 2 inci | 4 inci | 6 inci | 8 inchi |
| Dia | 50,8 ± 0,1 mm | 100 ± 0,1 mm | 150 ± 0,1 mm | 200 ± 0,1 mm |
| Tebal | 430 ± 25 mm | 650 ± 25 mm | 1300 ± 25 mm | 1300 ± 25 mm |
| Ra | Ra ≤ 0,3 nm | Ra ≤ 0,3nm | Ra ≤ 0,3nm | Ra ≤ 0,3 nm |
| TTV | ≤ 10um | ≤ 10um | ≤ 10um | ≤ 10um |
| Toleransi | ≤ 3 um | ≤ 3 um | ≤ 3 um | ≤ 3 um |
| Permukaan berkualitas | 20/10 | 20/10 | 20/10 | 20/10 |
| Keadaan permukaan | Penggilingan DSP SSP | |||
| Membentuk | Lingkari dengan takik atau rata | |||
| Talang | 45 °, Bentuk C | |||
| Bahan | Al2O3 99,999% | |||
| TIDAK | Wafer safir | |||
Bahannya ditanam dan diorientasikan, dan substrat dibuat dan dipoles ke permukaan Epi-Ready bebas kerusakan yang sangat halus di satu atau kedua sisi wafer.Berbagai orientasi wafer dan ukuran diameter hingga 6" tersedia.
Sebuah pesawatsubstrat safir - biasanya digunakan untuk aplikasi mikroelektronik hibrid yang membutuhkan konstanta dielektrik yang seragam dan karakteristik isolasi yang tinggi.
C-Pesawatsubstrat - cenderung digunakan untuk senyawa semua-V dan ll-Vl, seperti GaN, untuk LED biru dan hijau terang dan dioda laser.
R-Pesawatsubstrat - ini lebih disukai untuk deposisi silikon hetero-epitaxial yang digunakan dalam aplikasi IC mikroelektronik.
|
Wafer standar Wafer safir bidang-C 2 inci SSP/DSP
Wafer safir bidang-C 3 inci SSP/DSP Wafer safir bidang-C 4 inci SSP/DSP Wafer safir bidang-C 6 inci SSP/DSP |
Potongan Khusus
Wafer safir A-plane (1120). R-pesawat (1102) wafer safir M-pesawat (1010) wafer safir Wafer safir bidang-N (1123). Sumbu C dengan potongan 0,5°~ 4°, menuju sumbu A atau sumbu M Orientasi khusus lainnya |
|
Ukuran Disesuaikan
Wafer safir 10 * 10mm Wafer safir 20 * 20mm Wafer safir ultra tipis (100um). wafer safir 8 inci |
Substrat Safir Berpola (PSS)
PSS bidang-C 2 inci PSS bidang-C 4 inci |
| 2 inci |
DSP C-AXIS 0.1mm/0.175mm/0.2mm/0.3mm/0.4mm /0.5mm/ 1.0mmt SSP Sumbu C 0,2/0,43mm (DSP＆SSP) Sumbu-A/sumbu-M/sumbu-R 0,43mm
|
| 3 inci |
Sumbu-C DSP/ SSP 0,43mm/0,5mm
|
| 4 inci |
dsp c-sumbu 0.4mm/ 0.5mm/1.0mm ssp c-sumbu 0.5mm/0.65mm/1.0mmt
|
| 6 inci |
ssp c-sumbu 1.0mm/1.3mmm
dsp c-sumbu 0.65mm/ 0.8mm/1.0mmt
|

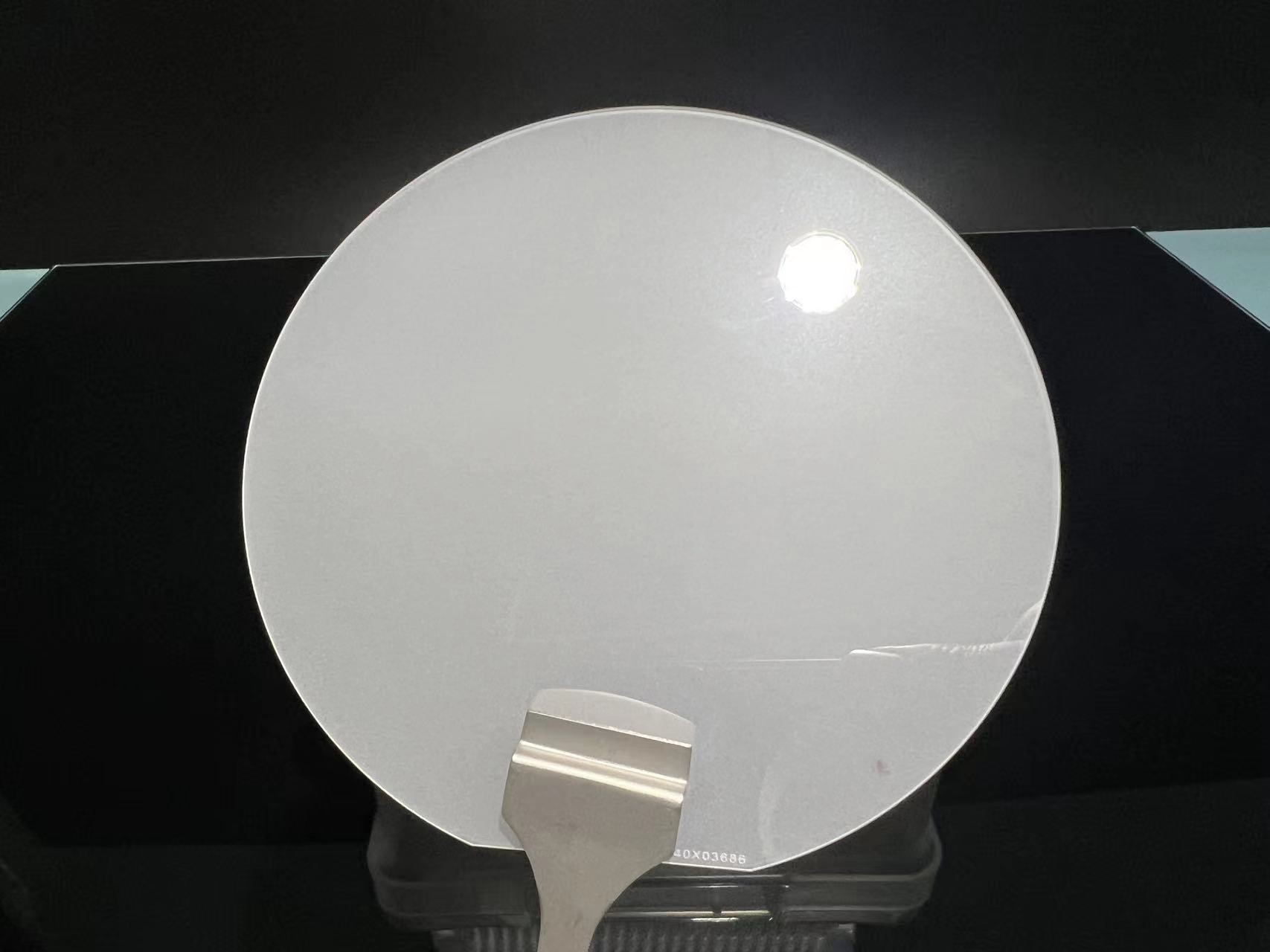

Detail safir wafer safir 101.6mm 4 inci
