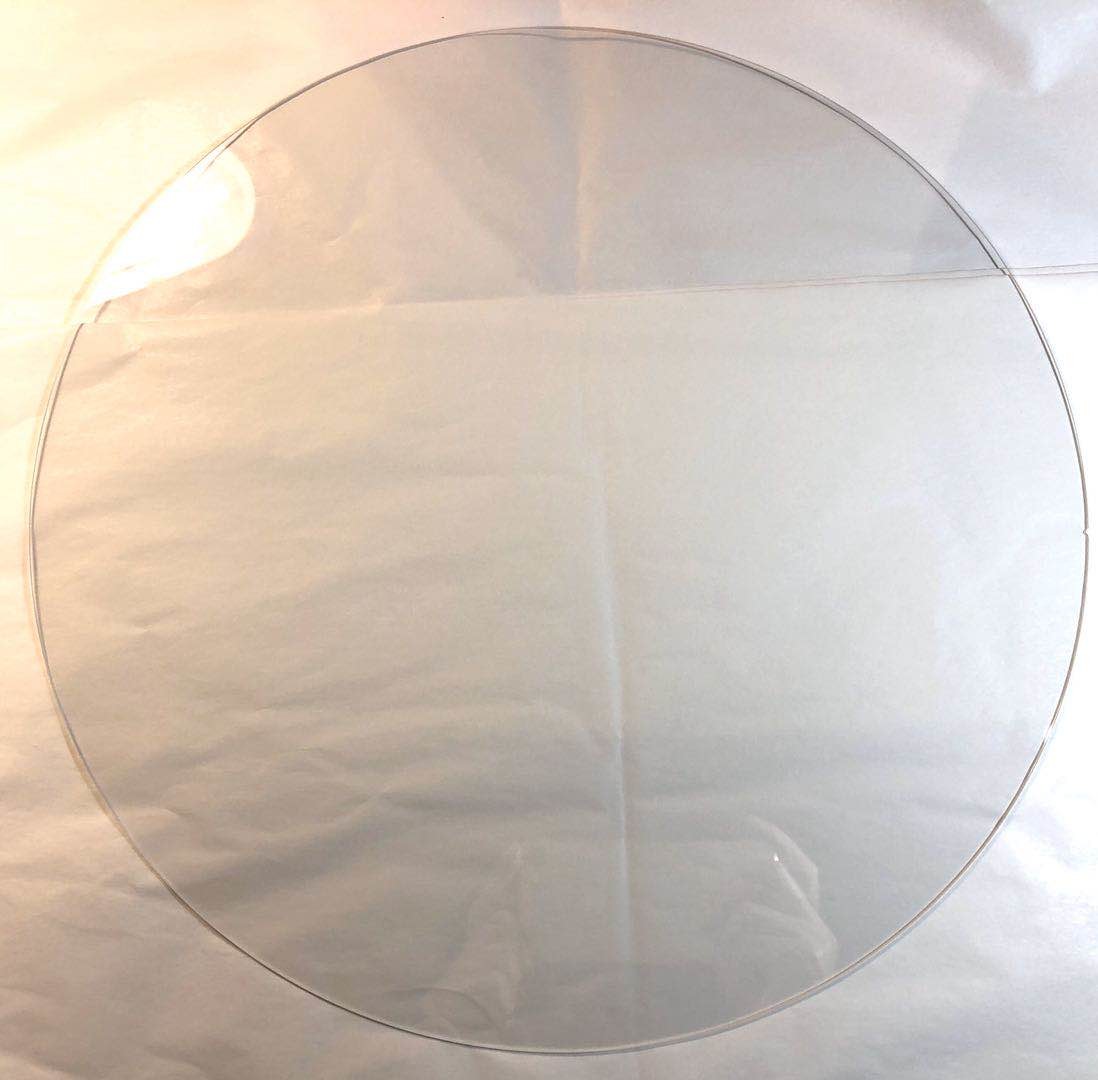

12 inci C-aixs Al2O3 Sapphire Wafer sisi ganda dipoles
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | zmkj |
| Nomor model: | 12 INCH * 1.5mmt |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 pcs |
|---|---|
| Harga: | by case |
| Kemasan rincian: | dalam 25 pcs kotak kaset wafer di bawah 100grade ruang pembersih |
| Waktu pengiriman: | 3-5 minggu |
| Syarat-syarat pembayaran: | T / T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1000 pcs per bulan |
|
Informasi Detail |
|||
| Bahan: | kristal safir tunggal | Orientasi: | Sumbu C |
|---|---|---|---|
| Permukaan: | ssp atau dsp | Ketebalan: | 1.5mm atau disesuaikan |
| Aplikasi: | dipimpin atau kaca optik atau wafer pembawa pertumbuhan Gaas | metode pertumbuhan: | ky |
| dari: | Dengan takik | ||
| Cahaya Tinggi: | Wafer Safir Al2O3,Wafer Safir 12 Inci,Substrat Safir DSP |
||
Deskripsi Produk
8inch / 6inch / 5inch / 2inch / 3inch 4inch / 5inch C-axis / a-axis / r-axis / m-axis 6 "/ 6inch dia150mm C-plane Safir SSP / DSP wafer dengan 650um / 1000um Thicknessdiameter300mm 12inch Al2O3 Safir wafer carrier dengan takik SSP DSP 1.0mm C - Jendela kaca optik safir sumbu
Tentang kristal safir sintetis
Properti Safir
| UMUM | |||||
| Formula Kimia | Al2O3 | ||||
| Struktur Kristal | Sistem Heksagonal ((hk o 1) | ||||
| Dimensi Sel Satuan | a = 4,758 Å, Å c = 12,991 Å, c: a = 2,730 | ||||
| FISIK | |||||
| Metrik | Inggris (Imperial) | ||||
| Massa jenis | 3,98 g / cc | 0,144 lb / in3 | |||
| Kekerasan | 1525 - 2000 Knoop, 9 mhos | 3700 ° F | |||
| Titik lebur | 2310 K (2040 ° C) | ||||
| STRUKTURAL | |||||
| Kekuatan tekanan | 275 MPa sampai 400 MPa | 40.000 hingga 58.000 psi | |||
| pada 20 ° | 400 MPa | 58.000 psi (desain min.) | |||
| pada 500 ° C | 275 MPa | 40.000 psi (desain min.) | |||
| pada 1000 ° C | 355 MPa | 52.000 psi (desain min.) | |||
| Kekuatan Lentur | 480 MPa sampai 895 MPa | 70.000 hingga 130.000 psi | |||
| Kekuatan Kompresi | 2.0 GPa (ultimate) | 300.000 psi (ultimate) |
|||
Proses Kyropoulos (proses KY) untuk pertumbuhan kristal safir saat ini digunakan oleh banyak perusahaan di China untuk memproduksi safir untuk industri elektronik dan optik.
Aluminium oksida dengan kemurnian tinggi dilebur dalam wadah pada suhu lebih dari 2100 derajat Celcius.Biasanya wadah terbuat dari tungsten atau molibdenum.Kristal benih yang berorientasi tepat dicelupkan ke dalam lelehan alumina.Kristal benih perlahan ditarik ke atas dan dapat diputar secara bersamaan.Dengan secara tepat mengontrol gradien suhu, laju tarikan dan laju penurunan suhu, adalah mungkin untuk menghasilkan ingot kristal tunggal yang besar, berbentuk silinder kasar dari lelehan.
Setelah boule safir kristal tunggal ditanam, mereka dibor inti menjadi batang silinder, Batang diiris menjadi ketebalan jendela yang diinginkan dan akhirnya dipoles ke permukaan akhir yang diinginkan.
Gunakan sebagai substrat untuk sirkuit semikonduktor
Wafer safir tipis adalah yang pertama berhasil menggunakan substrat isolasi untuk menyimpan silikon untuk membuat sirkuit terintegrasi yang dikenal sebagai silikon pada safir atau "SOS". Selain sifat isolasi listrik yang sangat baik, safir memiliki konduktivitas termal yang tinggi.Chip CMOS pada safir sangat berguna terutama untuk aplikasi frekuensi radio (RF) daya tinggi seperti yang terdapat di telepon seluler, radio pita pengaman publik, dan sistem komunikasi satelit.
Wafer safir kristal tunggal juga digunakan dalam industri semikonduktor sebagai substrat untuk pertumbuhan perangkat berbasis gallium nitride (GaN).Penggunaan safir secara signifikan mengurangi biaya, karena ia memiliki sekitar sepertujuh biaya germanium.Gallium nitride pada safir biasanya digunakan dalam dioda pemancar cahaya biru (LED).
Digunakan sebagai bahan jendela
Safir sintetis (kadang-kadang disebut sebagai kaca safir) biasanya digunakan sebagai bahan jendela, karena keduanya sangat transparan terhadap panjang gelombang cahaya antara 150 nm (UV) dan 5500 nm (IR) (spektrum tampak memanjang sekitar 380 nm hingga 750 nm, dan sangat tahan gores. Manfaat utama jendela safir adalah:
* Pita transmisi optik yang sangat lebar dari UV ke inframerah-dekat
* Secara signifikan lebih kuat dari bahan optik atau jendela kaca lainnya
* Sangat tahan terhadap goresan dan abrasi (skala kekerasan mineral skala Mohs, bahan alami terkeras ke-3 di samping moissanite dan berlian)
* Suhu leleh yang sangat tinggi (2030 ° C)
|
Wafer standar (dikustomisasi) Wafer safir bidang-C 2 inci SSP / DSP
Wafer safir bidang-C 3 inci SSP / DSP Wafer safir bidang-C 4 inci SSP / DSP Wafer safir bidang-C 6 inci SSP / DSP |
Potongan Khusus
Wafer safir bidang-A (1120) Wafer safir bidang-R (1102) Wafer safir bidang-M (1010) Wafer safir bidang-N (1123) Sumbu C dengan potongan 0,5 ° ~ 4 °, menuju sumbu A atau sumbu M. Orientasi khusus lainnya |
|
Ukuran Disesuaikan
Wafer safir 10 * 10mm Wafer safir 20 * 20mm Wafer safir ultra tipis (100um) Wafer safir 8 inci |
Substrat Safir Berpola (PSS)
PSS bidang-C 2 inci PSS pesawat C 4 inci |
| 2 inci |
DSP C-AXIS 0.1mm / 0.175mm / 0.2mm / 0.3mm / 0.4mm /0.5mm/ 1.0mmt SSP C-axis 0.2 / 0.43mm (DSP ＆ SSP) Sumbu A / Sumbu M / Sumbu R 0.43mm
|
| 3 inci |
DSP / SSP C-axis 0.43mm / 0.5mm
|
| 4 inci |
dsp sumbu c 0.4mm / 0.5mm / 1.0mm ssp sumbu-c 0.5mm / 0.65mm / 1.0mmt
|
| 6 inci |
ssp sumbu c 1.0mm / 1.3mmm
dsp sumbu c 0.65mm / 0.8mm / 1.0mmt
|
Spesifikasi substrat
| Orientasi | Bidang-R, bidang-C, bidang-A, bidang-M atau orientasi tertentu | ||
| Toleransi Orientasi | ± 0,1 ° | ||
| Diameter | 2 inci, 3 inci, 4 inci, 5 inci, 6 inci, 8 inci atau lainnya | ||
| Toleransi Diameter | 0,1 mm untuk 2 inci, 0,2 mm untuk 3 inci, 0,3 mm untuk 4 inci, 0,5 mm untuk 6 inci | ||
| Ketebalan | 0.08mm, 0.1mm, 0.175mm, 0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm atau lainnya; | ||
| Toleransi Ketebalan | 5μm | ||
| Panjang Datar Utama | 16.0 ± 1.0mm untuk 2 inci, 22.0 ± 1.0mm untuk 3 inci, 30.0 ± 1.5mm untuk 4 inci, 47.5 / 50.0 ± 2.0mm untuk 6 inci | ||
| Orientasi Datar Utama | Bidang-A (1 1-2 0) ± 0,2 °;Bidang-C (0 0-0 1) ± 0,2 °, Sumbu C yang diproyeksikan 45 +/- 2 ° | ||
| TTV | ≤7µm untuk 2 inci, ≤10µm untuk 3 inci, ≤15µm untuk 4 inci, ≤25µm untuk 6 inci | ||
| BUSUR | ≤7µm untuk 2 inci, ≤10µm untuk 3 inci, ≤15µm untuk 4 inci, ≤25µm untuk 6 inci | ||
| Permukaan Depan | Epi-Polished (Ra <0,3nm untuk bidang-C, 0,5nm untuk orientasi lain) | ||
| Permukaan Belakang | Ground halus (Ra = 0.6μm ~ 1.4μm) atau Epi-polished | ||
| Pengemasan | Dikemas dalam lingkungan kamar bersih kelas 100 | ||
Detail Produk
