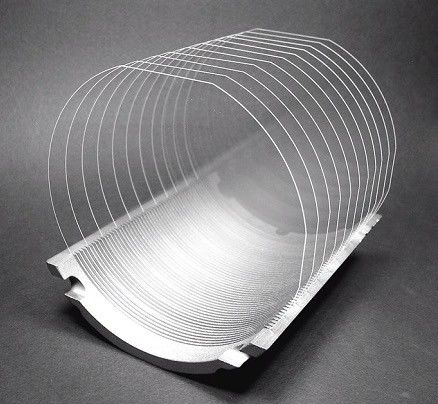

Kemurnian tinggi silikon karbida wafer, Prime / Dummy / kelas Ultra 4H-semi SiC wafer untuk perangkat 5G
Detail produk:
Tempat asal: | Cina |
Nama merek: | ZMKJ |
Nomor model: | 4 inch kemurnian tinggi |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1pcs |
---|---|
Harga: | 1000-2000usd/pcs by FOB |
Kemasan rincian: | paket wafer tunggal di ruang pembersih 100 tingkat |
Waktu pengiriman: | 1-6 minggu |
Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram |
Menyediakan kemampuan: | 1-50 pcs / bulan |
Informasi Detail |
|||
Bahan: | SiC tipe 4H-semi kemurnian tinggi kristal tunggal | Kelas: | Dummy / penelitian / Tingkat produksi |
---|---|---|---|
Terima kasih: | 500um | Suraface: | CMP / MP |
Aplikasi: | Perangkat 5G | Diameter: | 100 ± 0,3mm |
Cahaya Tinggi: | substrat silikon karbida,wafer sic |
Deskripsi Produk
Kemurnian tinggi 4H-N 4 inch 6 inch dia 150mm silikon karbida kristal tunggal (sic) substrat wafer, sic substrat semikonduktor kristal sicTentang Kristal Silikon Karbida (SiC)
Silikon karbida (SiC), juga dikenal sebagai carborundum, adalah semikonduktor yang mengandung silikon dan karbon dengan rumus kimia SiC. SiC digunakan dalam perangkat elektronik semikonduktor yang beroperasi pada suhu tinggi atau tegangan tinggi, atau keduanya. SiC juga merupakan salah satu komponen LED yang penting, ini adalah substrat populer untuk menumbuhkan perangkat GaN, dan juga berfungsi sebagai penyebar panas di LED daya.
SIFAT-SIFAT Kristal Tunggal 4H-SiC
- Parameter Lattice: a = 3.073Å c = 10.053Å
- Urutan Susun: ABCB
- Mohs Hardness: ≈9.2
- Kepadatan: 3,21 g / cm3
- Satuan panas. Koefisien Ekspansi: 4-5 × 10-6 / K
- Indeks Pembiasan: no = 2.61 ne = 2.66
- Konstanta Dielektrik: 9.6
- Konduktivitas Termal: a ~ 4,2 W / cm · K @ 298K
- (Tipe-N, 0,02 ohm.cm) c ~ 3,7 W / cm · K @ 298K
- Konduktivitas Termal: a ~ 4,9 W / cm · K @ 298K
- (Semi-isolasi) c ~ 3,9 W / cm · K @ 298K
- Band-gap: 3.23 eV Band-gap: 3.02 eV
- Medan Listrik Break-Down: 3-5 × 10 6V / m
- Kecepatan Drift Kejenuhan: 2,0 × 105m /
Spesifikasi substrat Silikon Karbida (SiC) berdiameter 4 inci dengan kemurnian tinggi
4 inch Diameter Kemurnian Tinggi 4H Silicon Carbide Substrat Spesifikasi
PROPERTI SUBSTRAT | Tingkat produksi | Kelas Penelitian | Dummy Grade |
Diameter | 100,0 mm + 0,0 / -0,5 mm | ||
Orientasi permukaan | {0001} ± 0,2 ° | ||
Orientasi Flat Primer | < 11-20> ± 5.0 ̊ | ||
Orientasi Flat Sekunder | 90,0 ̊ CW dari Pratama ± 5,0 ̊, silikon menghadap ke atas | ||
Panjang Datar Primer | 32,5 mm ± 2,0 mm | ||
Panjang Datar Sekunder | 18,0 mm ± 2,0 mm | ||
Tepi Wafer | Talang | ||
Kepadatan Micropipe | ≤5 mikropipe / cm 2 | ≤ 10 mikropipe / cm 2 | ≤50 mikropipe / cm 2 |
Area politteks dengan cahaya intensitas tinggi | Tidak ada yang diizinkan | ≤ 10% area | |
Tahanan | ≥ 1E5 Ω · cm | ( area 75% ) ≥1E 5 Ω · cm | |
Ketebalan | 350,0 μm ± 25,0 μm atau 50 0,0 μm ± 25,0 μm | ||
TTV | ≦ 10μm | ≦ 15 μm | |
Bow ( nilai absolut ) | ≦ 25 μm | ≦ 30 μm | |
Melengkung | ≦ 45 μm | ||
Permukaan finish | Poles Sisi Ganda, Si Wajah CMP ( pemolesan kimia ) | ||
Kekasaran Permukaan | CMP Si Face Ra≤0.5 nm | T / A | |
Retak oleh cahaya intensitas tinggi | Tidak ada yang diizinkan | ||
Chip tepi / indentasi oleh pencahayaan yang menyebar | Tidak ada yang diizinkan | Qty.2 < Lebar dan kedalaman 1,0 mm | Qty.2 < Lebar dan kedalaman 1,0 mm |
Total area yang dapat digunakan | ≥90% | ≥80% | T / A |
* Spesifikasi lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan
Spesifikasi Substrat 4H-SiC Semi-isolasi Semi-kemurnian Tinggi 6 inci
Milik | Kelas U (Ultra) | P ( Produksi ) Kelas | R ( Penelitian ) Grade | Kelas D ( Dummy ) |
Diameter | 150,0 mm ± 0,25 mm | |||
Orientasi permukaan | {0001} ± 0,2 ° | |||
Orientasi Flat Primer | <11-20> ± 5.0 ̊ | |||
Orientasi datar sekunder | T / A | |||
Panjang Datar Primer | 47,5 mm ± 1,5 mm | |||
Panjang rata sekunder | Tidak ada | |||
Tepi Wafer | Talang | |||
Kepadatan Micropipe | ≤1 / cm 2 | ≤5 / cm 2 | ≤10 / cm 2 | ≤50 / cm 2 |
Area polytype oleh Cahaya intensitas tinggi | Tidak ada | ≤ 10% | ||
Tahanan | ≥1E7 Ω · cm | ( area 75% ) ≥1E7 Ω · cm | ||
Ketebalan | 350,0 μm ± 25.0 μm atau 500.0 μm ± 25.0 μm | |||
TTV | ≦ 10 μm | |||
Bow (Nilai Mutlak) | ≦ 40 μm | |||
Melengkung | ≦ 60 μm | |||
Permukaan finish | C-face: Optik dipoles, Si-face: CMP | |||
Kekasaran (10 μ m × 10 μ m) | CMP Si-face Ra < 0,5 nm | T / A | ||
Retak oleh Cahaya intensitas tinggi | Tidak ada | |||
Edge Chips / Indent oleh Diffuse Lighting | Tidak ada | Qty≤2, panjang dan lebar masing-masing < 1mm | ||
Area efektif | ≥90% | ≥80% | T / A |
* Batas cacat berlaku untuk seluruh permukaan wafer kecuali untuk area pengecualian tepi. # Goresan harus diperiksa hanya pada wajah Si.
4H-N Type / Wafer / ingot SiC Kemurnian Tinggi Wafer / batangan SiC tipe-N 2 inci 4H 3 inci 4H N-Type wafer SiC Wafer / ingot 4C N-Type 4H N Wafer / ingot tipe-4 N N 6 inci | 4H Semi-isolasi / Wafer SiC Kemurnian Tinggi 2 inch 4H wafer SiC Semi-isolasi 3 inch 4H wafer SiC Semi-isolasi 4 inch 4H Wafer semi-isolasi SiC Wafer SiC semi-insulasi 6 inci 4H |
6H N-Type SiC wafer Wafer / ingot tipe-N 6 inci 6H N | Ukuran customzied untuk 2-6 inci |
